A36基于51单片机汇编语言六位数码管时钟Proteus设计

用51单片机汇编语言做一个六位数码管电子钟：显示格式HH.MM.SS，用小数点当分隔符，定时器0工作在方式2每100微秒中断一次，累计10000次正好1秒，秒满60进分、分满60进时、时满24归零。没有按键校时，纯走时逻辑，最适合拿来吃透定时器。

一、设计实现功能

本设计功能简介：使用51单片机和汇编语言设计一个数码管时钟的proteus仿真，要求以下功能：

1、使用汇编语言编写程序。

2、六位数码管显示时、分、秒，格式HH.MM.SS。

3、定时器0方式2提供100微秒时基，中断累计10000次为1秒。

4、秒、分、时按60、60、24进制自动进位。

二、资源汇总

1、仿真文件：Proteus工程，7.8和8.6两个版本都能直接打开。

2、程序文件：main.asm汇编源码，以及编译好的cx.hex。

3、修改日期小工具：购买资料后赠送，用于修改文件创建日期，下载地址在文章最后。

三、设计介绍

拿到压缩包之后先解压，没有解压软件的直接搜"压缩"，下载解压软件后先解压文件，再运行仿真和程序。

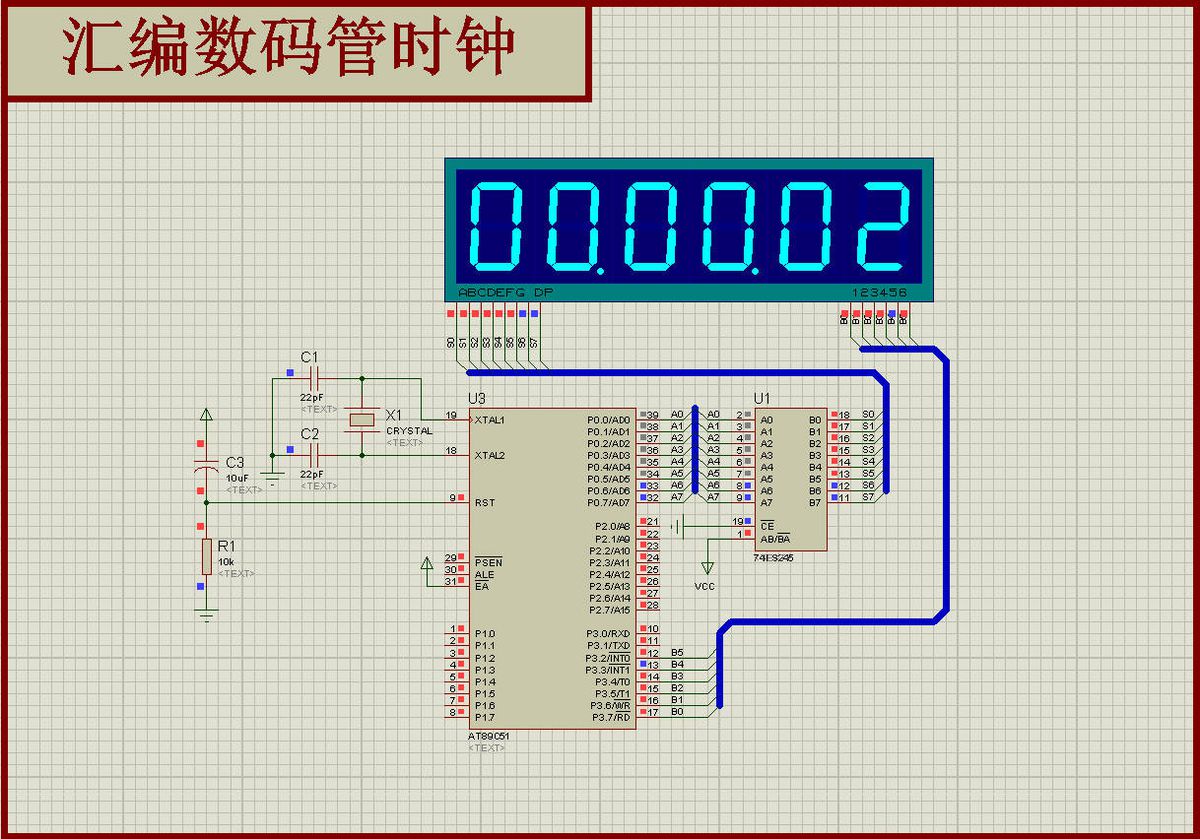

图1 Proteus仿真总览

时分秒各占一个字节：HOUR在40H、MINUTE在41H、SECOND在42H，显示缓存从30H开始放6个段码，位选走P3、段码走P0。

时基的产生是整段程序的重点。方式2下8位定时器自动重装，重装值256-100=156，也就是每100个机器周期溢出一次，12MHz晶振下正好100微秒：

10000超过了8位，所以程序用两个字节拼成16位计数器，中断里先减低位、低位减到0再减高位，两个字节都为0就说明1秒到了：

`asm
T0INT: PUSH PSW
PUSH ACC
MOV A,C100us+1
JNZ GOON ;低字节不为0，跳过借位
DEC C100us ;低字节为0，高字节借1
GOON: DEC C100us+1
MOV A,C100us
ORL A,C100us+1 ;两字节相或，为0表示减完
JNZ EXIT
MOV C100us,#HIGH(TICK) ;重装10000
MOV C100us+1,#LOW(TICK)
INC SECOND
...
`

进位链是三个CJNE：秒到60清零并进位分，分到60清零并进位时，时到24清零。三个判断串在一起，只有前一级归零才会走到下一级：

中断服务程序进出都做了PUSH PSW、PUSH ACC保护现场，是因为主程序正在用A做除法拆位，中断里改A会把显示拆错。这是51中断编程的基本功，很多人漏掉这句就会出现"偶尔闪一个乱码"。

显示部分把时、分、秒各自除10取十位个位，查段码表以后放进缓存，再在小时和分钟的个位后面ORL A,#80H点亮小数点，六个数字就变成HH.MM.SS的样子。扫描用R2从01111111B开始每次RR A右移一位，低电平逐位选中：

`asm
LOOP: MOV A,#0
MOV P0,A ;先关段码，消隐
MOV A,@R0
MOV P0,A ;送段码
MOV A,R2
MOV P3,A ;送位选
MOV R6,#01H
CALL DELAY
MOV A,R2
RR A ;位选右移一位
`

先关段码再换位选，是为了防止上一位的段码串到下一位上形成"鬼影"。

特别注意： 时间走得快一倍或慢一半，先查晶振，100微秒时基是按12MHz算的，用11.0592MHz要改成256-92；数码管只亮一位或者全亮，检查位选码，程序用的是01111111B右移，P3.7先选中第一位；显示有重影，就是消隐没做，MOV P0,#0必须在送段码之前；走时不准但很稳定，是中断响应延迟造成的累计误差，可以改成"每次中断重装时补差值"，或者用方式1加自动重装补偿；一上电就显示乱码，先看LEDBUF有没有初始化，程序在MLOOP里每次都重算所以问题不大，但如果改了结构记得清缓存。
