A42基于51单片机汇编语言PWM占空比输出Proteus设计

用51单片机汇编语言做一个"ADC控制PWM"的实验：电位器转多少，P3.7输出的方波占空比就跟着变，0%到100%连续可调，周期固定约512微秒。用示波器能看到脉宽随电位器伸缩，接LED能看到亮度渐变，接电机就是调速。

一、设计实现功能

本设计功能简介：使用51单片机和汇编语言设计一个ADC采集控制PWM占空比的proteus仿真，要求以下功能：

1、使用汇编语言编写程序。

2、ADC0809采集IN0模拟量，得到0~255的数字量。

3、该数字量直接作为PWM高电平时间，占空比 = AD值 ÷ 255。

4、P3.7输出频率约2kHz、占空比可调的方波。

二、资源汇总

1、仿真文件：Proteus工程，7.8和8.6两个版本都能直接打开。

2、程序文件：main.asm汇编源码，以及编译好的cx.hex。

3、修改日期小工具：购买资料后赠送，用于修改文件创建日期，下载地址在文章最后。

三、设计介绍

拿到压缩包之后先解压，没有解压软件的直接搜"压缩"，下载解压软件后先解压文件，再运行仿真和程序。

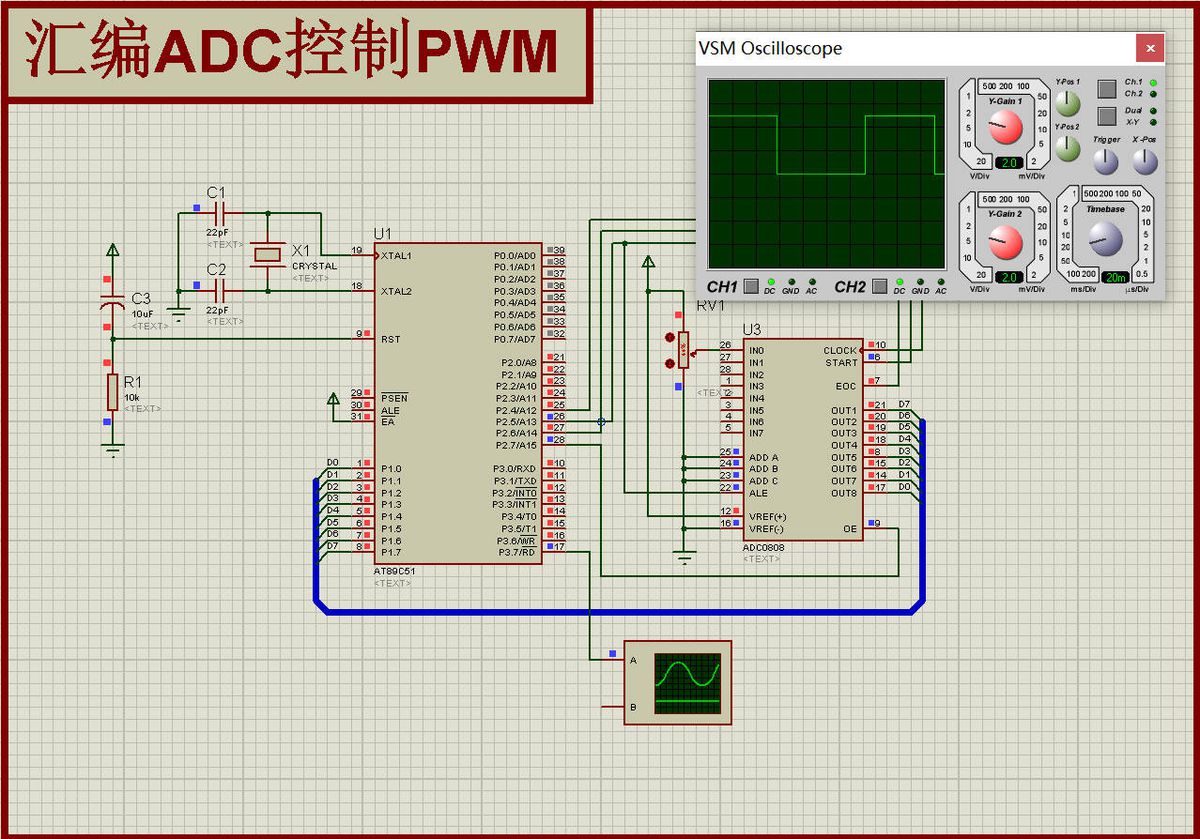

图1 Proteus仿真总览

主循环一共六句，读一次AD就更新一次占空比：

`asm
WAIT: CLR ST
SETB ST
CLR ST ;启动AD转换
JNB EOC,$ ;等转换结束
SETB OE
MOV ADC,P1 ;读回8位结果
CLR OE
SETB PWM ;高电平段开始
MOV A,ADC
LCALL DELAY
CLR PWM ;低电平段开始
MOV A,#255
SUBB A,ADC
LCALL DELAY
SJMP WAIT
`

延时子程序用累加器当计数器，进来多少就循环多少次，这是"一个子程序同时干高电平延时和低电平延时"的关键：

`asm
DELAY: MOV R6,#1
D1: DJNZ R6,D1 ;2个机器周期
DJNZ ACC,D1 ;A减到0
RET
`

于是脉宽和周期的关系可以精确算出来：

占空比和AD值严格线性，所以电位器转一半，示波器上的方波就是标准方波；转到最左，P3.7几乎一直是低；转到最右，几乎一直是高。

调试这个程序最直观的办法是挂示波器：Proteus里放一个OSCILLOSCOPE，A通道接P3.7，时间轴打到200微秒/格，一个周期占两格半左右。拧电位器，脉宽肉眼可见地变宽变窄，这就是占空比。

不想挂示波器也行，把P3.7接一个LED串330欧电阻到地：占空比20%时灯偏暗，80%时接近全亮，中间是渐变的。因为PWM频率2kHz远高于人眼视觉暂留，看到的是平均亮度，不会闪。

这套代码和A34直流电机调速是同一个程序，区别只在负载和观察点：A34把P3.7经三极管接电机，看的是转速；本设计看的是波形和占空比本身。两个工程可以互相替换验证。

特别注意： 示波器上看不到波形，先确认P3.7真的在翻转——SETB PWM和CLR PWM之间如果A=0，高电平段几乎没有宽度，看起来就像一条低电平直线；占空比始终100%，是SUBB A,ADC没执行到，或者CY被前面的指令置了1（带借位减法前应CLR C）；亮度有轻微抖动，是AD末位跳变，属于正常现象，要稳就做4次采样取平均；频率不是2kHz，检查晶振和DELAY里的MOV R6,#1有没有被改；驱动电机时电机不转，P3.7带不动，必须加三极管和续流二极管。
