A41基于51单片机汇编语言汽车转向灯Proteus设计

用51单片机汇编语言做一个汽车灯光控制：五个开关分别管左转、右转、双闪、刹车、路边停靠，P1口八个灯按不同组合输出，转向灯一秒一闪，刹车灯常亮，双闪全车闪。程序的核心是一张"按键组合→灯组状态"的对照表。

一、设计实现功能

本设计功能简介：使用51单片机和汇编语言设计一个汽车转向灯与刹车灯控制的proteus仿真，要求以下功能：

1、使用汇编语言编写程序。

2、五个输入开关：左转、右转、双闪（紧急）、刹车、停靠。

3、左转/右转时对应侧三灯一秒一闪，刹车时刹车灯常亮。

4、支持组合状态：左转+刹车、右转+刹车、双闪+刹车、左转+双闪+刹车、右转+双闪+刹车。

5、停靠时左右灯交替闪，无效组合进入故障提示。

二、资源汇总

1、仿真文件：Proteus工程，7.8和8.6两个版本都能直接打开。

2、程序文件：main.asm汇编源码，以及编译好的cx.hex。

3、修改日期小工具：购买资料后赠送，用于修改文件创建日期，下载地址在文章最后。

三、设计介绍

拿到压缩包之后先解压，没有解压软件的直接搜"压缩"，下载解压软件后先解压文件，再运行仿真和程序。

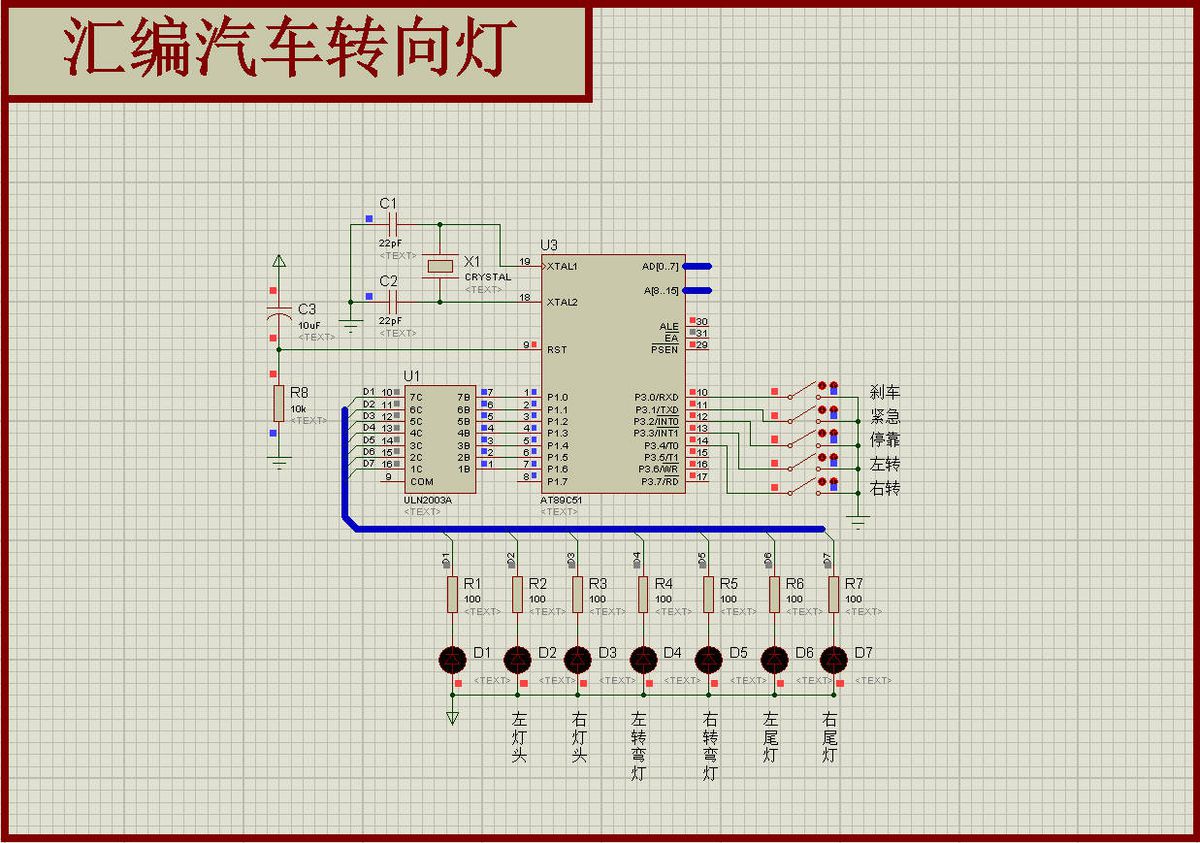

图1 Proteus仿真总览

五个开关接在P3.0~P3.4，低电平有效，程序读进来先做一次掩码：

`asm
START: MOV A,P3
ANL A,#1FH ;只取低5位
CJNE A,#1FH,SHIY ;不等于全1说明有键按下
AJMP START1 ;没键按下就关灯
`

掩码之后这5位就是一个"状态字"，全松开是1FH，按下某个键对应的位变0，于是每个组合都有唯一的值，判断只用一句CJNE：

按键消抖用的是"读两次比对"：第一次读到有键，延时约16毫秒再读一次，两次相同才认，两次之间变了就当没按。

闪烁的节奏靠软件延时凑：Y1s是三层循环，约1秒；Y100ms是两层，约100毫秒。转向灯的写法是"亮1秒、灭1秒"，所以一个完整的闪周期是2秒，和实车上的转向灯频率接近。

组合状态用的是"先全亮再回落"的技巧，比如左转+刹车：

`asm
LEBR: MOV P1,#6AH ;左转灯+刹车灯
LCALL Y1s
MOV P1,#40H ;只剩刹车灯
LCALL Y1s
AJMP START
`

第一秒亮的是6AH（左侧灯加尾部灯），第二秒只剩40H（尾部灯），于是看起来左侧在闪、尾部常亮——一个字节就把"闪烁+常亮"两件事叠在一起完成了。

特别注意： 开关读进来全是0或者一直是按下状态，检查P3有没有上拉，开关要一端接P3一端接地；按下开关灯不亮，先看MOV P1,#00H是不是在后面把输出又清了；闪烁频率明显不对，Y1s是按12MHz算的，晶振不同要重算循环次数；组合键识别不出来，是中间有按键抖动导致两次读数不一致，把YS的延时加大一点；P1口直接带八个LED要串限流电阻，仿真里不串也能亮，实物会烧口。
