A40基于51单片机汇编语言电子琴Proteus设计

用51单片机汇编语言做一个16键电子琴：4×4键盘每个键对应一个音，按下就用定时器0溢出翻转P1.0发出对应频率的方波，松手立刻停，P0口同步显示当前键号。音准全靠一张16项的重装值表，改表就能改调。

一、设计实现功能

本设计功能简介：使用51单片机和汇编语言设计一个简易电子琴的proteus仿真，要求以下功能：

1、使用汇编语言编写程序。

2、4×4矩阵键盘共16个琴键，对应E4到F6两个八度多的音阶。

3、按下琴键发出对应频率的方波，松手立即停止发声。

4、P0口数码管显示当前按下的键号0~F。

二、资源汇总

1、仿真文件：Proteus工程，7.8和8.6两个版本都能直接打开。

2、程序文件：main.asm汇编源码，以及编译好的cx.hex。

3、修改日期小工具：购买资料后赠送，用于修改文件创建日期，下载地址在文章最后。

三、设计介绍

拿到压缩包之后先解压，没有解压软件的直接搜"压缩"，下载解压软件后先解压文件，再运行仿真和程序。

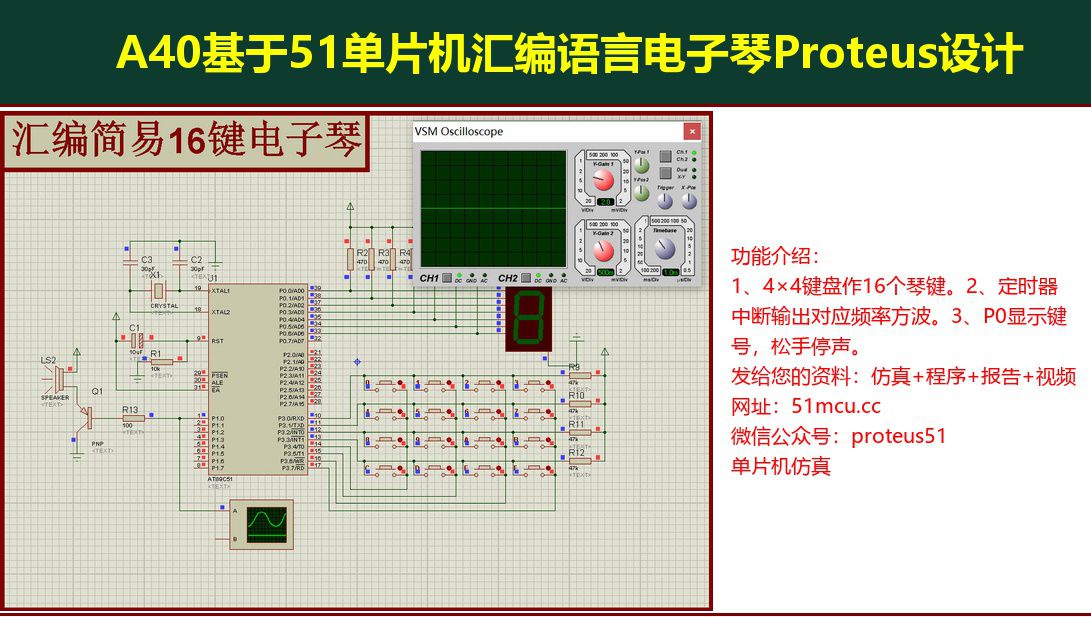

图1 Proteus仿真总览

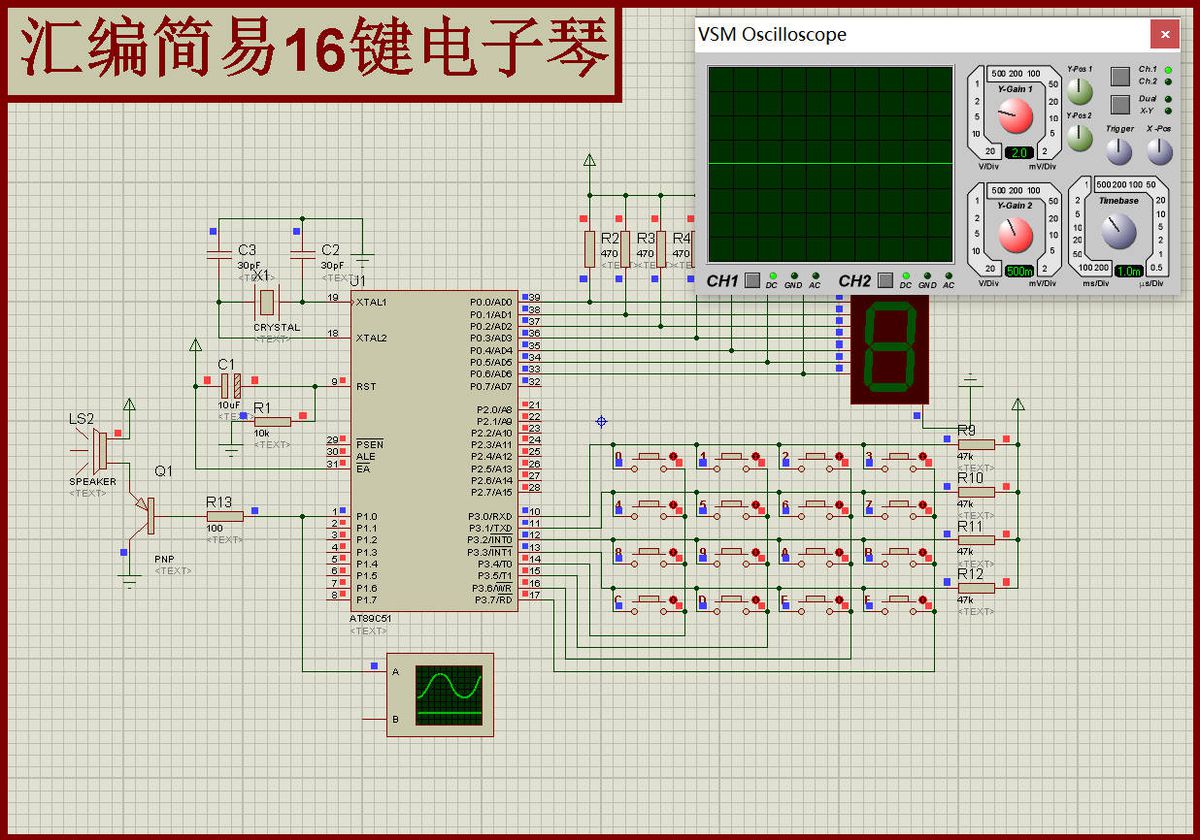

接线很简单：键盘接P3（高4位行、低4位列），扬声器接P1.0，数码管接P0，定时器0工作在方式1。

发声原理是定时器溢出中断里翻转引脚。要发440Hz，方波周期是1/440秒≈2273微秒，半个周期1136微秒，所以定时器每1136微秒溢出一次：

16个音的重装值全部算好写进表里，注意是DW定义的16位字，查表时要把键值乘2得到字节偏移：

`asm
MOV DPTR,#TABLE2
MOV B,#2
MUL AB ;键值×2
MOV R1,A
MOVC A,@A+DPTR ;取高字节
MOV TH0,A
INC R1
MOV A,R1
MOVC A,@A+DPTR ;取低字节
MOV TL0,A
MOV IE,#82H ;开T0中断
SETB TR0
`

表里16个值换算成频率是这些：

从E4到F6，跨了两个八度不到，能弹绝大部分流行歌的主旋律。

中断服务程序里必须把重装值再写一遍——方式1不会自动重装，忘了这一步声音会越弹越跑调：

`asm
INT_T0: MOV DPTR,#TABLE2
MOV A,VAL
MOV B,#2
MUL AB
MOV R1,A
MOVC A,@A+DPTR
MOV TH0,A
INC R1
MOV A,R1
MOVC A,@A+DPTR
MOV TL0,A
CPL P1.0 ;翻转引脚，输出方波
RETI
`

松手检测在主循环的W0、W1两段：P3读回0FH或F0H都算松开，此时CLR TR0停振、MOV P0,#00H熄灭显示。所以这个琴是"按着响、松开停"，没有包络、没有余音。

特别注意： 声音频率整体偏高或偏低，先确认晶振频率，表里的值是按12MHz算的，用11.0592MHz会整体偏低约8%；按下去只有"咔"一声，是P1.0接了有源蜂鸣器，电子琴必须用无源扬声器；音与音之间切换有杂音，是切换瞬间定时器没停，按下新键前应先CLR TR0再改重装值；数码管显示键号但没声音，检查SETB TR0和IE有没有置位；想要更宽的音域，把TABLE2继续往下加值就行，键位不够可以只取8个键弹一个八度。
