A43基于51单片机汇编语言梁祝音乐盒Proteus设计

用51单片机汇编语言做一个音乐盒，播放《梁祝》片段：每个音符在表里占三个字节——定时器高字节、低字节、音长，定时器1中断翻转P2.0和P2.7推动扬声器，主程序只管按节奏往下走表，走完从头再来。

一、设计实现功能

本设计功能简介：使用51单片机和汇编语言设计一个梁祝音乐盒的proteus仿真，要求以下功能：

1、使用汇编语言编写程序。

2、定时器1工作在方式1，按表中重装值产生不同频率的方波。

3、P2.0、P2.7两路输出驱动扬声器发声。

4、按表循环播放《梁祝》片段，播完自动重头开始。

二、资源汇总

1、仿真文件：Proteus工程，7.8和8.6两个版本都能直接打开。

2、程序文件：main.asm汇编源码，以及编译好的cx.hex。

3、修改日期小工具：购买资料后赠送，用于修改文件创建日期，下载地址在文章最后。

三、设计介绍

拿到压缩包之后先解压，没有解压软件的直接搜"压缩"，下载解压软件后先解压文件，再运行仿真和程序。

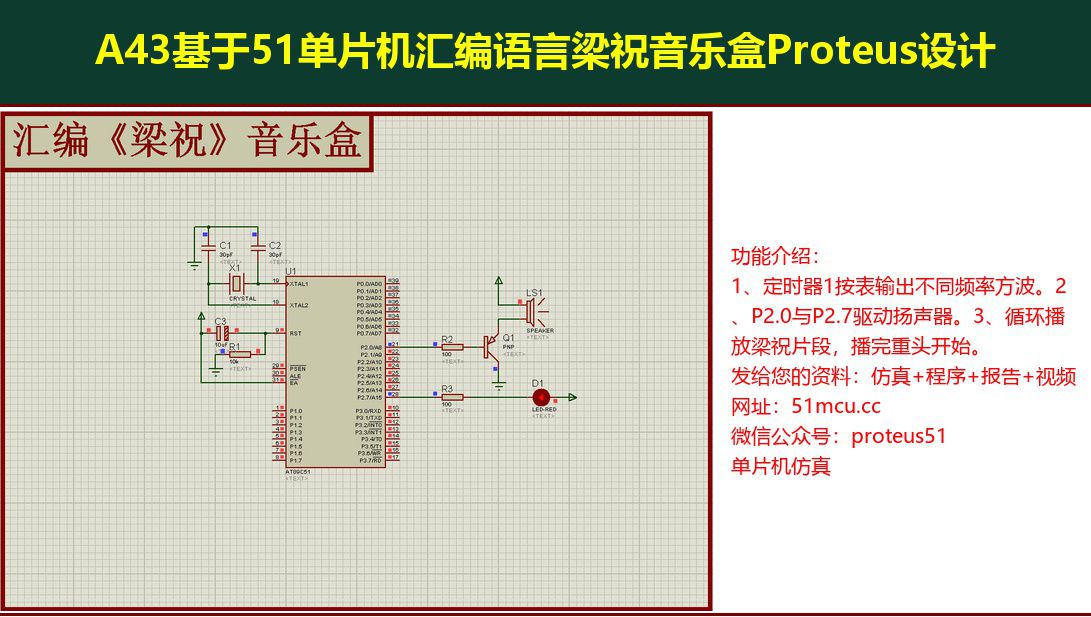

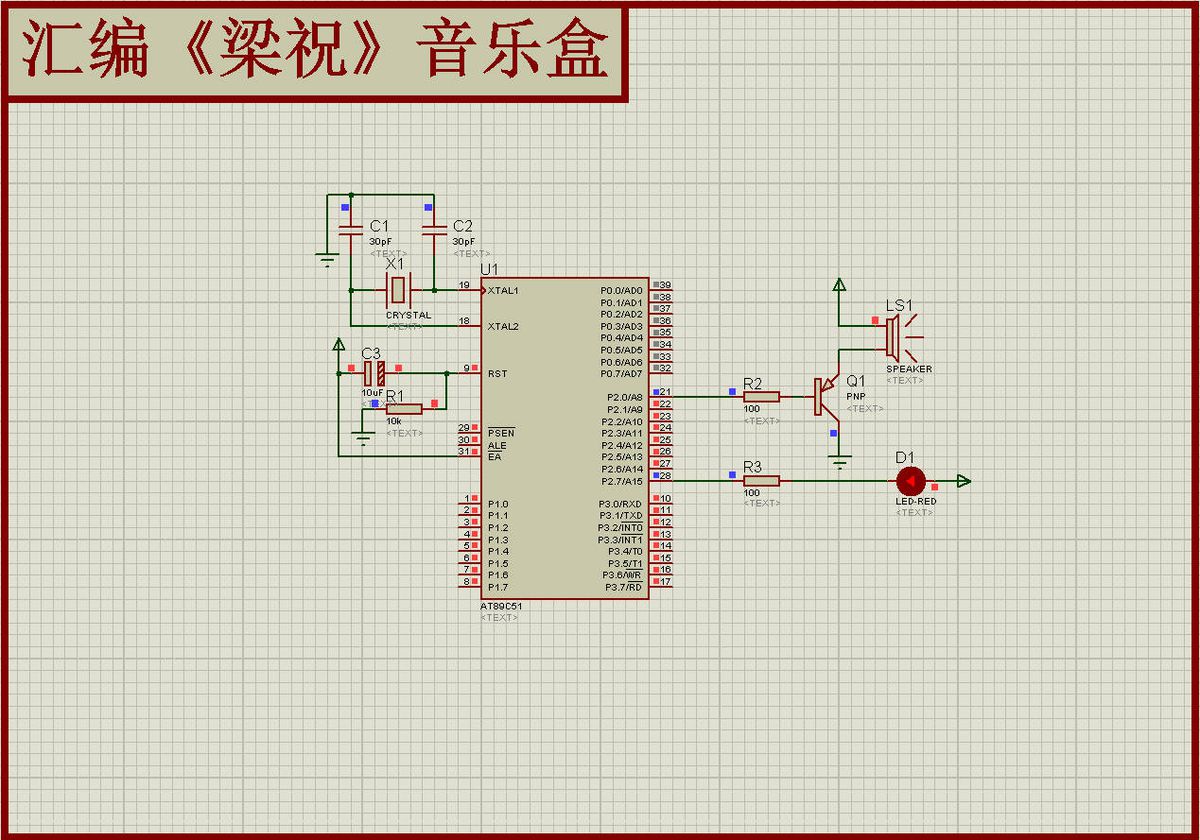

图1 Proteus仿真总览

乐谱全部存在TAB这张表里，每三个字节一组：

`asm
TAB: DB 0FAH,15H,08H ;E4，音长8
DB 0FBH,05H,06H ;F4，音长6
DB 0FBH,8CH,02H ;G4，音长2
DB 0FCH,44H,04H ;A4，音长4
DB 0FCH,0ACH,02H ;B4，音长2
...
DB 0FFH,0FFH ;结束标志
`

前两个字节是定时器的重装值，第三个字节是这个音要持续多少个基本单位。查一下表就能看出音高怎么来的：

规律很明确：重装值 = 65536 - 500000÷频率。想加新歌，按这个公式把简谱上每个音的频率算成重装值填进表里即可。

主循环是一个"取音高、取音长、延时"的三段式：

`asm
LOOP: CLR A
MOVC A,@A+DPTR
MOV R1,A ;高字节
INC DPTR
CLR A
MOVC A,@A+DPTR
MOV R0,A ;低字节
ORL A,R1
JZ XZF ;两个都是0，是休止符
MOV A,R0
ANL A,R1
CJNE A,#0FFH,NEXT ;两个都是FF，是曲子结束
SJMP MAIN ;回到开头重播
NEXT: MOV TH1,R1
MOV TL1,R0
SETB TR1 ;起振
`

这里用了两个巧妙的判断：两个字节相或为0就是休止符（停振但继续走表），两个字节相与等于0FFH就是结束标志（跳回开头）。用数据本身当控制码，表里不用另设标志字节。

音长由第三个字节控制，单位是D130子程序的执行时间。D130是三层循环：内层200次、外层160次，每次4个机器周期，合计128000个机器周期，12MHz下约128毫秒。所以音长值8代表1秒，值2代表0.25秒——曲子里的四分音符填8、八分音符填4、十六分音符填2。

定时器1中断里没有别的活，就是把重装值再写一遍然后翻转两个引脚：

`asm
TIM1: MOV TH1,R1
MOV TL1,R0
CPL P2.0 ;两路同时翻转
CPL P2.7
RETI
`

两路一起翻，是因为仿真里扬声器接在P2.0、P2.7之间做差分驱动，两脚反相，声压翻倍；只接一路也能响，另一路就当备用。

特别注意： 声音发闷或者只有一个音，先查MOV TH1,R1有没有写进中断——方式1不自动重装，漏了这一句会一直响同一个音；曲子放到一半卡住，检查结束标志，两个字节必须都是0FFH才认结束，写成0FFH、00H会被当成正常音符；节奏整体偏慢，D130是按12MHz算的，换成11.0592MHz时基变长，音长要按比例改小；想要音量可调，P2.0外接三极管驱动扬声器，直接带喇叭电流不够；换歌时表尾一定要补0FFH,0FFH，否则程序会顺着往下读到程序区。
