A35基于51单片机汇编语言六位密码锁Proteus设计

用51单片机汇编语言做一个六位密码锁：4×3矩阵键盘输入数字，8位数码管显示"PE"加6位密码，输满6位按ENTER比对，正确就吸合继电器开锁，错误就蜂鸣报警，CLR键可以退格。初始密码123456，开锁后还能原地改密码。

一、设计实现功能

本设计功能简介：使用51单片机和汇编语言设计一个六位密码锁的proteus仿真，要求以下功能：

1、使用汇编语言编写程序。

2、4×3矩阵键盘输入0~9，另有CLR退格、ENTER确认两个功能键。

3、8位数码管动态扫描，左侧固定显示"PE"，右侧6位显示已输入的密码。

4、密码正确P1.0吸合继电器开锁，密码错误或操作错误蜂鸣器报警。

5、开锁状态下可重新设置6位新密码。

二、资源汇总

1、仿真文件：Proteus工程，7.8和8.6两个版本都能直接打开。

2、程序文件：main.asm汇编源码，以及编译好的cx.hex。

3、修改日期小工具：购买资料后赠送，用于修改文件创建日期，下载地址在文章最后。

三、设计介绍

拿到压缩包之后先解压，没有解压软件的直接搜"压缩"，下载解压软件后先解压文件，再运行仿真和程序。

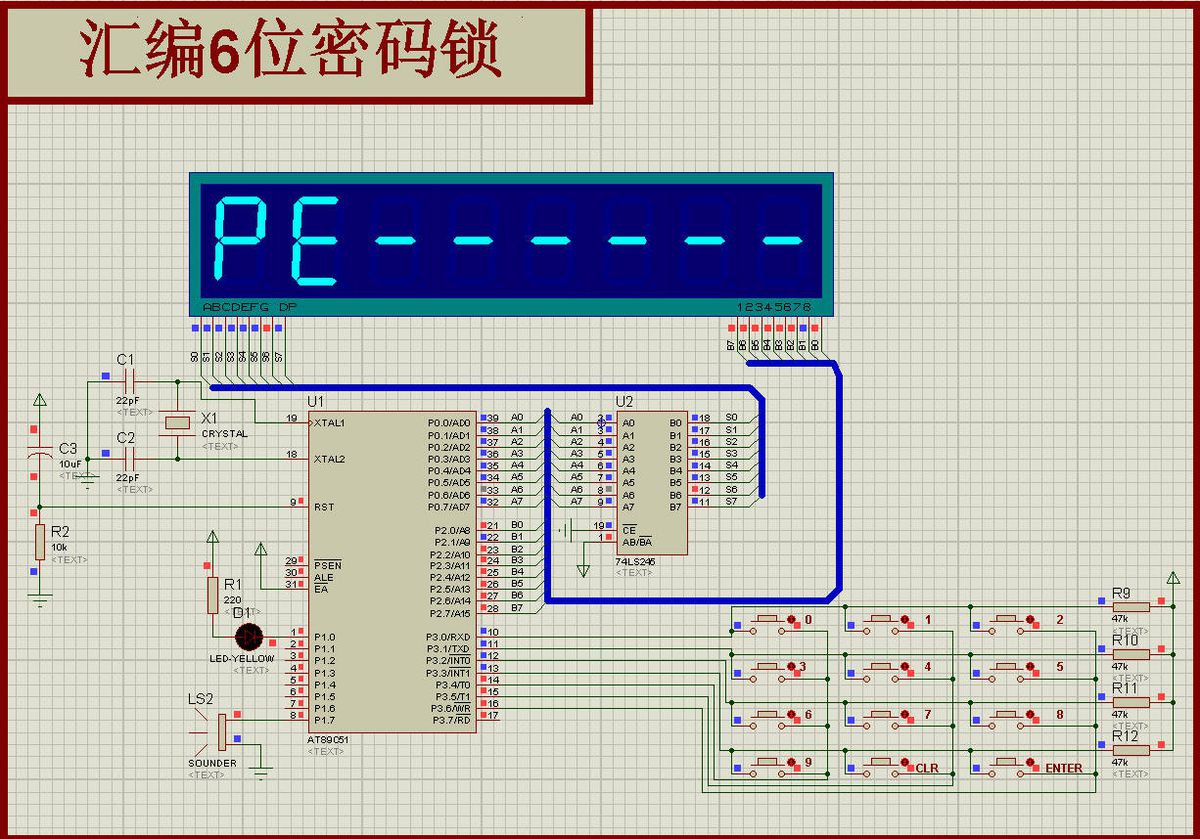

图1 Proteus仿真总览

硬件分成三块，引脚分配看表：

P0口是开漏输出，直接驱动数码管亮度不够，所以中间加了一片74LS245做缓冲，这是真实电路里的常规做法，仿真里不加也能亮，但加上以后波形干净很多。

键盘扫描是标准的"先行后列"两段式：先把P3写成0F0H输出行码，逐个判断P3.0~P3.3哪个变低确定行号；再把P3写成0FH输出列码，判断P3.4~P3.6确定列号。键值算法只有一句：

`asm
CALCU: MOV A,LINE ;行号0~3
MOV B,#03H
MUL AB ;行号×3
ADD A,ROW ;加列号0~2
MOV VAL,A ;键值0~11
`

3列4行，键值正好0~9是数字键、10是CLR、11是ENTER，后面判断直接拿键值比大小，不用再查表。

密码的存储和显示是这个程序最值得看的地方。输入区38H~3DH存正确密码、3EH~43H存用户输入，两段都是"低位存最新一位"：

`asm
SHIFTL: MOV LED_BIT_6,LED_BIT_5 ;段码整体左移一位
MOV LED_BIT_5,LED_BIT_4
...
MOV LED_BIT_1,#40H ;最右位先显示"-"
MOV KEY_6,KEY_5 ;输入值同步左移
...
MOV KEY_1,VAL ;最新按下的数字进KEY_1
`

每按一个数字，老数字往左挪一格，新数字进最右边。于是输入顺序1、2、3依次按下去，屏幕上就从右往左长出来，最后显示成PE123456——看着是正序，实际存储是倒序的。所以初始密码在程序里写成WORD_1=6、WORD_2=5……WORD_6=1，比对时WORD_1对KEY_1，位对位相等才算通过：

按ENTER时先判断KEY_CNT是不是6，不够6位直接报警；够6位才逐字节比对。比对全等就CLR P1.0开锁，然后进入等待状态：按P3.5重新上锁，按其他任意键进入改密码流程。

报警用的是T0方式1、700微秒中断翻转P1.7，中断里数30次×20组，约0.42秒的一串蜂鸣，然后自动CLR TR0停掉。密码错误比操作错误多响一次长延时（ALARM_2里多调了一次DLY_L），靠声音长短能听出是哪类错误。

特别注意： 显示8位数码管每位的点亮时间是DLY_S的10×250次循环，约5毫秒，8位扫一轮40毫秒，刷新率25Hz，实物上会看到轻微闪烁，把MOV R6,#10改小到3~5就顺了；键盘没反应，先查P3有没有被写死（扫描前必须MOV P3,#0F0H），再查按键是不是一端接行一端接列；输入的数字对但一直提示错误，检查密码存储顺序，程序里"最新一位在KEY_1"，如果你自己改成正序存，比对时会出现123456输对了却打不开；开锁后继电器不动作，P1.0是低电平有效，仿真里要接继电器线圈加三极管，直接接LED看不出吸合；改密码后新密码不生效，CHPSW最后那段CHANGE循环是把48H~4EH搬到40H~46H，地址写错就会搬到别处去。
