A37基于51单片机汇编语言简易计算器Proteus设计

用51单片机汇编语言做一个三位数计算器：4×4矩阵键盘输入数字和加减乘除，5位数码管通过串行移位的方式显示，能连续运算、能检测溢出、能一键清零。整个程序不用任何专用外设，全靠查表和加减乘除四条指令。

一、设计实现功能

本设计功能简介：使用51单片机和汇编语言设计一个简易计算器的proteus仿真，要求以下功能：

1、使用汇编语言编写程序。

2、4×4矩阵键盘输入0~9、+、-、*、/、=、清除共16个键。

3、支持三位数以内的加减乘除，可连续运算（上次结果直接参与下次计算）。

4、5位数码管显示输入值和运算结果，溢出时自动清零。

二、资源汇总

1、仿真文件：Proteus工程，7.8和8.6两个版本都能直接打开。

2、程序文件：main.asm汇编源码，以及编译好的cx.hex。

3、修改日期小工具：购买资料后赠送，用于修改文件创建日期，下载地址在文章最后。

三、设计介绍

拿到压缩包之后先解压，没有解压软件的直接搜"压缩"，下载解压软件后先解压文件，再运行仿真和程序。

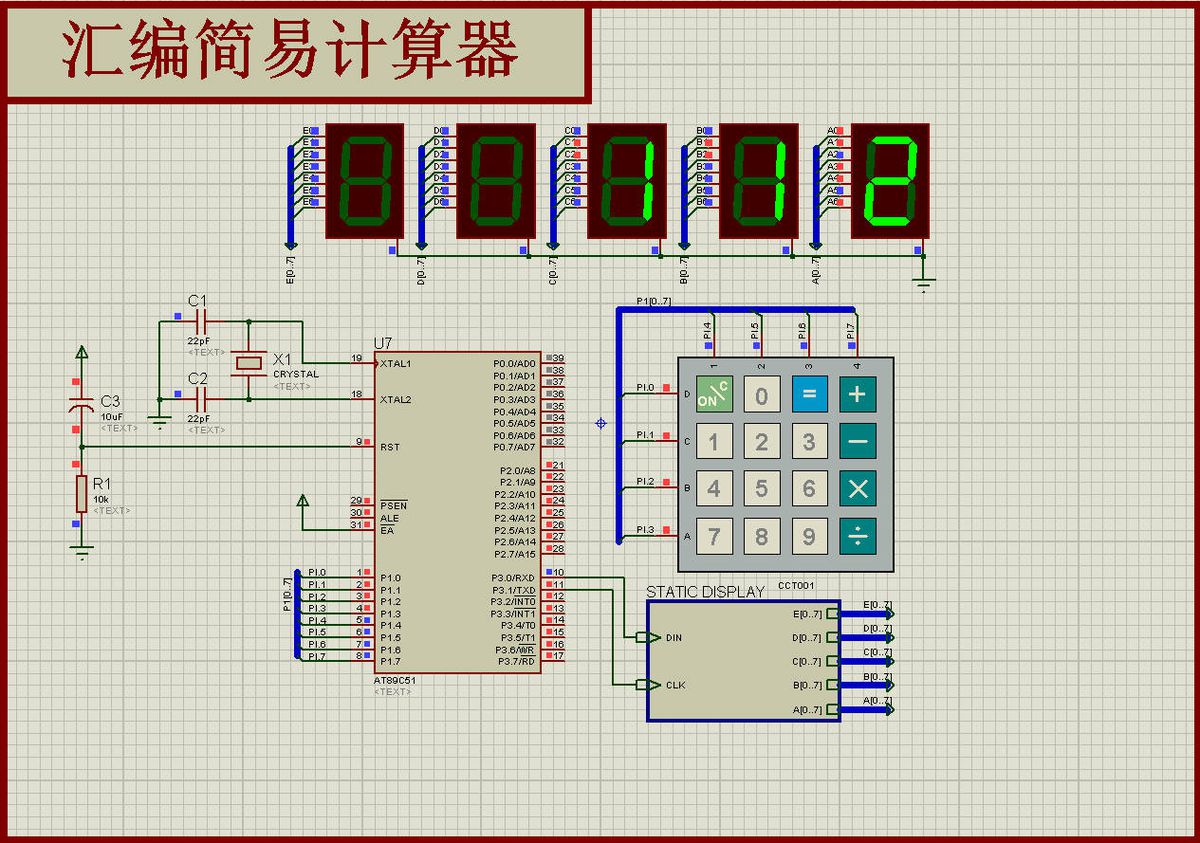

图1 Proteus仿真总览

键盘接P1，高4位做行扫描、低4位读列，键值0~15依次对应：0~9数字、10加、11减、12乘、13除、14等号、15清除。三字节的键码表放在程序尾部，扫描到哪一位就返回对应的键值。

显示部分没有用并行段码，而是串行移位送出去的：

`asm
DISP: MOV R0,#DBUF ;30H~34H是5位显示缓存
MOV R1,#TEMP+4
MOV R2,#5
DP10: MOV DPTR,#SEGTAB
MOV A,@R0
MOVC A,@A+DPTR ;段码查表
MOV @R1,A
INC R0
DEC R1
DJNZ R2,DP10
MOV R0,#TEMP
MOV R1,#5
DP12: MOV R2,#8
MOV A,@R0
DP13: RLC A ;带进位左移，一位一位往外送
MOV DIN,C ;P3.0数据
CLR CLK ;P3.1时钟
SETB CLK
DJNZ R2,DP13
INC R0
DJNZ R1,DP12
RET
`

RLC A把段码的最高位顶进CY，再送到P3.0，给一个时钟脉冲，移位寄存器就收一位，8位送完一个字节，5个字节送完5位数码管全部刷新。这种方式省IO，两位引脚就能带5位数码管。

输入和运算的状态机由R3记录：按第1个数是个位、第2个是十位、第3个是百位，第4个数字直接判溢出清零。三位数的拼接就是乘10加新数：

`asm
E13: MOV R7,A
MOV B,#10
MOV A,R4
MUL AB ;老值×10
JB OV,E3 ;乘法溢出
ADD A,R7 ;加新数字
JB CY,E3 ;加法进位溢出
MOV R4,A
`

按功能键时，程序把当前功能键和上一次的功能键交换，先算上一次的运算再记下这一次的——这就是"连续运算"能成立的原因：按12+34+，第二次按加号的那一刻，12+34先算出来，结果51留在YJ里，等着加下一个数。

四种运算各有一个分支，都用溢出标志兜底：

因为只用8位累加器，一次运算的结果最大255，所以乘法和加法很容易溢出，溢出就直接跳E3全清。除法是整除，7÷2得3，没有小数——这是这套方案的天花板，想算小数得换成多字节定点或BCD运算。

特别注意： 按键不响应或者一直出同一个数，先看P1的低4位有没有上拉，键盘是"行输出列输入"，P1高4位做输出时低4位必须是输入态；显示乱码，检查串行送数的顺序，程序是先从TEMP+4往TEMP倒着查表的，接的是"高位先出"，移位寄存器级联顺序反了就会左右颠倒；按下等号没反应，是上一次没按功能键（GONG=0），程序里FIRST分支只在第一次按功能键时把输入值直接送结果；减法出负数会整个清零，这是程序的设计，不是bug；仿真里数码管用74HC595级联，5片串起来，第一片的Q7'接下一片的DS。
