A29基于51单片机汇编语言按键门铃Proteus设计

按键一按，蜂鸣器"叮——咚——"两声，然后自动停，不用松手也不用再按。高音约714Hz响0.35秒，低音500Hz响0.5秒，靠定时器0中断翻转引脚出声，再用两级软件计数器（100×5=500次）控制每一档的时长。资料包含Proteus仿真文件和完整汇编源码，是51门铃/提示音最经典的写法。

一、设计实现功能

本设计功能简介：使用51单片机和汇编语言设计一个按键门铃的proteus仿真，要求以下功能：

1、使用汇编语言编写程序。

2、按键接P3.7，按一次触发一次门铃。

3、P1.0驱动蜂鸣器，先发高频"叮"声，再发低频"咚"声，两声响完自动停止。

二、资源汇总

1、仿真文件：Proteus工程，7.8和8.6两个版本都能直接打开。

2、程序文件：main.asm汇编源码，以及编译好的cx.hex。

3、修改日期小工具：购买资料后赠送，用于修改文件创建日期，下载地址在文章最后。

三、设计介绍

拿到压缩包之后先解压，没有解压软件的直接搜"压缩"，下载解压软件后先解压文件，再运行仿真和程序。

蜂鸣器接P1.0，按键接P3.7。和A21、A28都不同，这里的声音是一次性的：响完两档自己关定时器，不会循环。

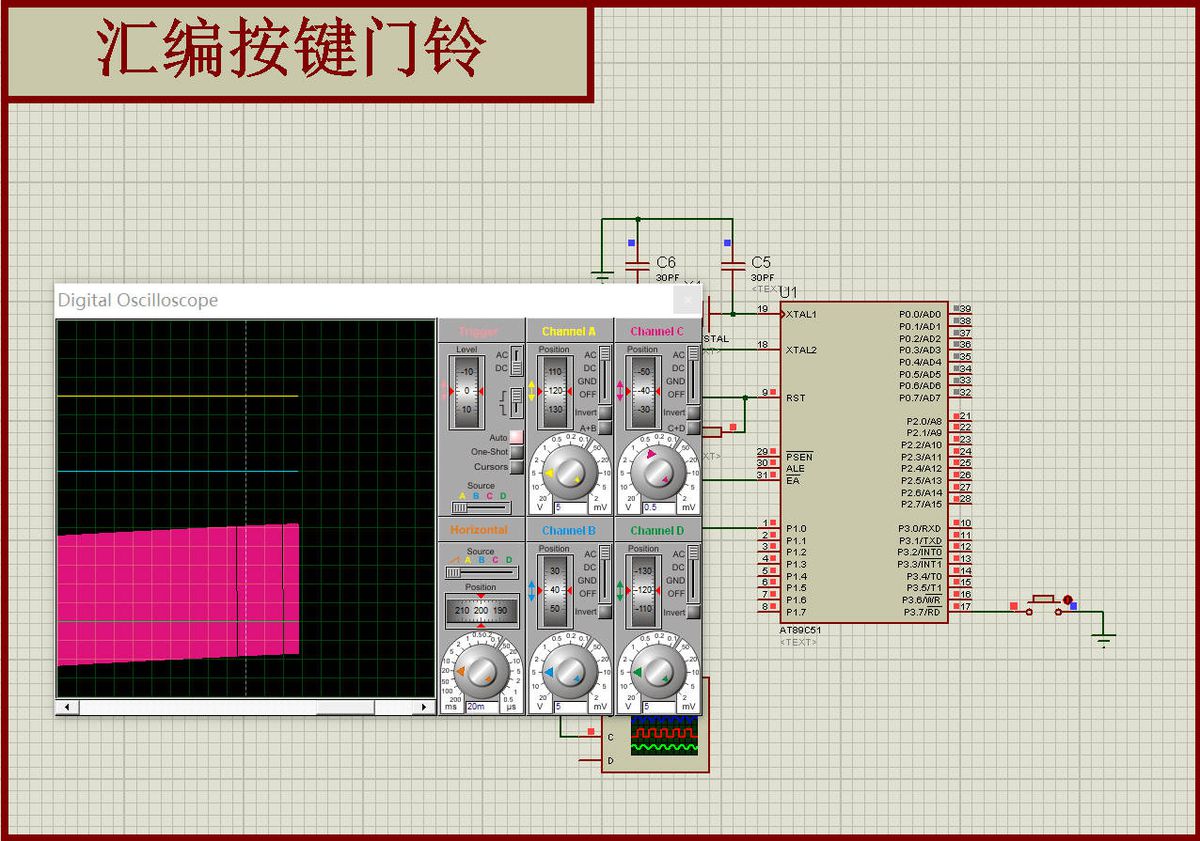

图1 Proteus仿真总览

音调由定时器初值决定，时长由软件计数器决定，两者分工很清楚：

`asm
START: MOV TMOD,#01H ;T0方式1
MOV TH0,#(65536-700)/256 ;700μs，高音"叮"
MOV TL0,#(65536-700)MOD 256
S1: JB KEY,$ ;等按键
LCALL DELAY ;消抖
JB KEY,$
MOV IE,#82H ;开T0中断
SETB TR0 ;开始发声
SJMP S1
`

中断里同时管"翻转"和"计时"两件事：

`asm
INT_T0: INC LCNT
MOV A,LCNT
CJNE A,#100,I1 ;100次中断
MOV LCNT,#00H
INC HCNT
MOV A,HCNT
CJNE A,#05H,I1 ;5×100=500次，一档结束
MOV HCNT,#00H
INC FLAG ;换下一档
I1: CPL P1.0 ;每次中断翻转引脚
MOV A,FLAG
CJNE A,#00H,I2
LJMP K1 ;FLAG=0：装高音初值
I2: MOV A,FLAG
CJNE A,#01H,I3
LJMP K2 ;FLAG=1：装低音初值
I3: MOV A,FLAG
CJNE A,#02H,I1
MOV FLAG,#00H
CLR TR0 ;FLAG=2：两档响完，关定时器
LJMP RETUNE
K1: MOV TH0,#(65536-700)/256 ;高音重装
MOV TL0,#(65536-700)MOD 256
LJMP RETUNE
K2: MOV TH0,#(65536-1000)/256 ;低音重装
MOV TL0,#(65536-1000)MOD 256
RETUNE: RETI
`

注意这里"中断次数"不是周期数：每次中断翻转一次引脚，两次中断才是一个完整方波。所以500次中断 = 250个完整周期 = 0.35秒（500×700μs）。这一点很多人第一次算会算错一倍。

为什么两级计数器（LCNT数到100、HCNT数到5）？因为51的8位寄存器最多装255，一档要500次中断，一个字节装不下。拆成100×5，两个字节都够用，改时长也方便：想"叮"短一点，把HCNT的5改成3。

按键那段有个细节：SETB TR0 之后又跳回 S1: JB KEY,$，看上去像会重复触发，其实不会——声音响的这0.85秒里如果松手了，JB KEY,$ 会一直等到下一次按下才重新开门铃；如果一直按着不放，则要等松手再按才响第二次。这正好符合门铃"按一次响一次"的使用习惯。

特别注意： 只响一声就没声了，检查FLAG是不是停在2，CLR TR0之后要MOV FLAG,#00H清回去；音调不像"叮咚"而是两个音差不多，把700和1000的差距拉大（比如600和1200）；按住按键只响一次是设计如此，不是坏了；第二次按键没反应，确认第一次的声音已经结束（0.85秒内再按不响应）；实物驱动要用三极管，P1.0直推蜂鸣器电流不够。
