A30基于51单片机汇编语言点阵箭头Proteus设计

两个8×8点阵拼成16×8的横幅，一个箭头从左边慢慢"走"到右边，循环滚动。驱动方式也升级了：不用P0/P3直接扫，而是用串口方式0 + 74HC595移位寄存器，一根数据线一根时钟线就能推出8位行码+16位列数据，引脚省下大半。资料包含Proteus仿真文件和完整汇编源码。

一、设计实现功能

本设计功能简介：使用51单片机和汇编语言设计一个8X8点阵显示箭头的proteus仿真，要求以下功能：

1、使用汇编语言编写程序。

2、两个8×8点阵组成16×8点阵屏，串口方式0配合74HC595驱动。

3、箭头图形从左向右循环滚动显示。

二、资源汇总

1、仿真文件：Proteus工程，7.8和8.6两个版本都能直接打开。

2、程序文件：main.asm汇编源码，以及编译好的cx.hex。

3、修改日期小工具：购买资料后赠送，用于修改文件创建日期，下载地址在文章最后。

三、设计介绍

拿到压缩包之后先解压，没有解压软件的直接搜"压缩"，下载解压软件后先解压文件，再运行仿真和程序。

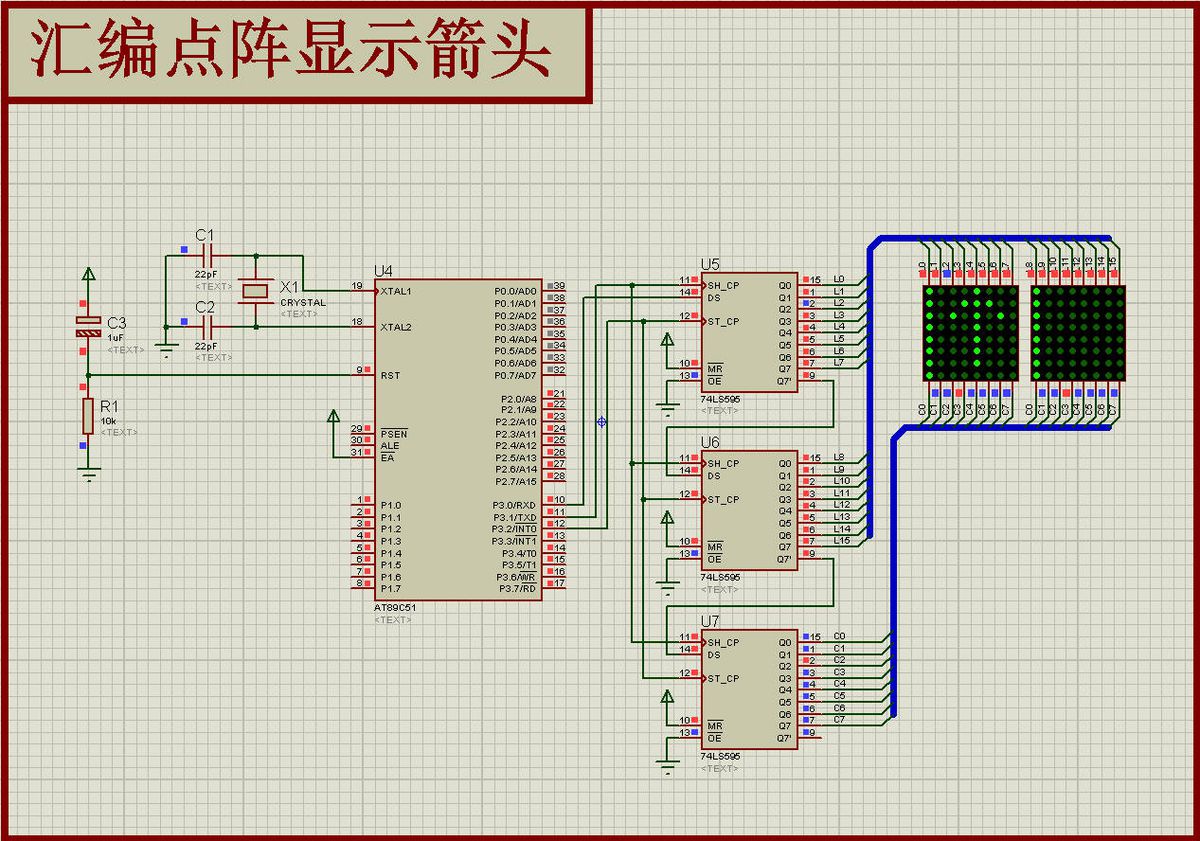

硬件是两级串联的74HC595：串口RXD（P3.0）送数据、TXD（P3.1）送时钟，P3.2做锁存（上升沿把移位寄存器的内容打到输出）。每行要送3个字节：1个行选码 + 2个列数据字节（左半边、右半边各一个）。

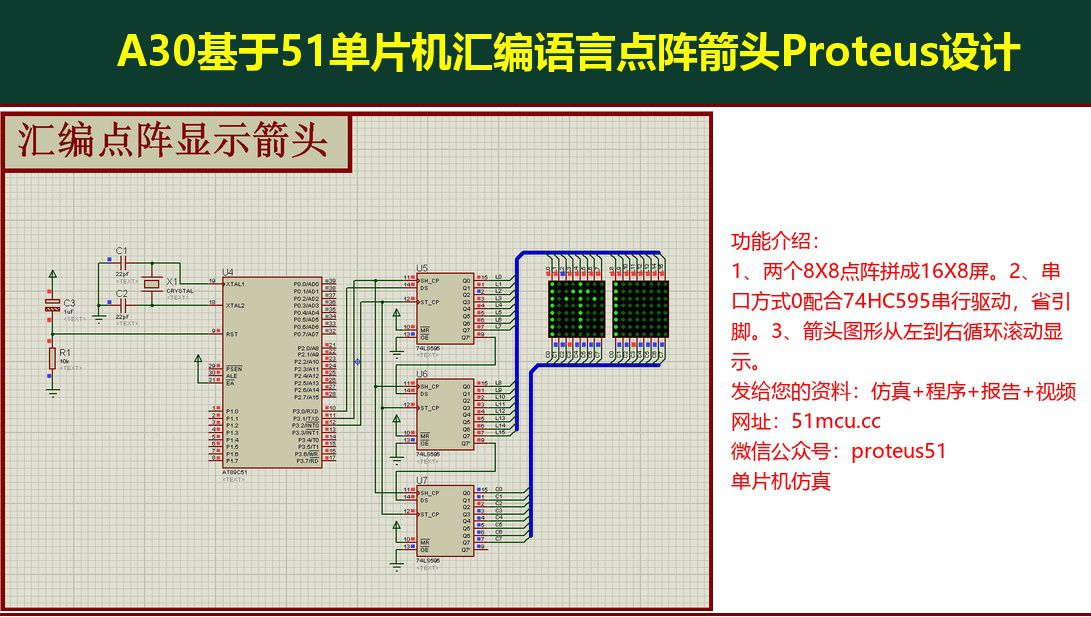

图1 Proteus仿真总览

图形数据只有8行，每行2个字节，共16字节，程序一开头就整块搬到40H开始的RAM里：

`asm
TAB: DB 0FFH,0FFH ;第0行：全灭
DB 0DFH,0FFH ;第1行：斜线
DB 0BFH,0FFH ;第2行：斜线
DB 001H,0FFH ;第3行：箭头尖
DB 0BFH,0FFH ;第4行：斜线
DB 0DFH,0FFH ;第5行：斜线
DB 0FFH,0FFH ;第6行：全灭
DB 0FFH,0FFH ;第7行：全灭
`

0表示点亮，FFH全灭。把第1~5行的非FF位连起来看，就是一个指向左边的箭头；右边那个字节全是FF，因为图案先画在左半边，靠滚动慢慢进到右半边。

显示主循环每次刷新一整屏：

`asm
MOV SCON,#00H ;串口方式0：同步移位寄存器
CLR P3.2 ;锁存脚拉低
MOV R3,#080H ;行选初值
A0: MOV R2,#08H ;8行
MOV R0,#40H ;图形缓冲首地址
LOOP: MOV R1,#2 ;每行2个列字节
MOV A,R3
RR A ;行选右移一位，换下一行
MOV R3,A
MOV SBUF,A ;先送行选码
WAIT1: JNB TI,WAIT1
CLR TI
A1: MOV A,@R0
MOV SBUF,A ;再送两个列数据字节
WAIT2: JNB TI,WAIT2
CLR TI
INC R0
DJNZ R1,A1
SETB P3.2 ;锁存：上升沿输出
CLR P3.2
DJNZ R2,LOOP
JMP A0
`

串口方式0是51最省引脚的输出方式：写SBUF就自动把8位数据按低位先出的顺序从RXD挤出去，TXD自动产生同步时钟，一个字节8个时钟，CPU只管等TI标志。三个字节推完，P3.2给一个上升沿，595就把数据并行输出到点阵的行列线上。

滚动靠定时器中断，每250毫秒把整个缓冲区左移一位：

`asm
INTS_T0:
CLR EA
PUSH 00H
PUSH 01H
PUSH 02H
DJNZ R7,BACK ;5×50ms=250ms
MOV R7,#5
MOV R0,#40H
MOV R1,#8 ;8行
SHIFT1: MOV R2,#2
CLR C ;进位清零，第一位补0
PUSH 00H
MOV A,R0
ADD A,#1
MOV R0,A
MOV A,@R0 ;取后一个字节
POP 00H
RLC A ;带进位左移，最高位进C
SHIFT2: MOV A,@R0
RLC A ;本字节左移，低位补上一字节的C
MOV @R0,A
INC R0
DJNZ R2,SHIFT2
DJNZ R1,SHIFT1
BACK: POP 02H
POP 01H
POP 00H
MOV TMOD,#01H
MOV TL0,#0FFH
MOV TH0,#03CH ;50ms
SETB ET0
SETB EA
SETB TR0
RETI
`

滚动的本质是整块16字节当作一个128位的长移位寄存器，每个字节用 RLC 带进位左移，进位位把前一个字节的最高位接到后一个字节的最低位——和A08流水灯里用一个字节RLC是同一个思路，只是这里串了16个字节。

特别注意： 点阵全黑或者全亮，先看595的锁存脚是不是接P3.2、串口方式0有没有设（SCON=00H）；只亮半边，说明只推了一个列字节，检查MOV R1,#2和A1循环；图形上下颠倒，把行选码的移位方向从RR改成RL；滚动方向反了，把RLC换成RRC；闪烁严重，把滚动间隔从250ms缩短到100ms（R7改成2），或者把行扫描里加消隐；实物上595要加100nF去耦电容，串两个以上时第一个的Q7'接第二个的SER。
