A28基于51单片机汇编语言蜂鸣器警报声Proteus设计
A21是"嘟嘟嘟"的间歇提示音，A28换成警报器：按住按键，蜂鸣器发出高低交替的连续警报声，低频档响约200毫秒、高频档响约100毫秒，循环不停，松手就停。整份程序没有一个定时器，全靠两个延时子程序凑音调，是最原始也最直观的方波发声写法。资料包含Proteus仿真文件和完整汇编源码。
一、设计实现功能
本设计功能简介：使用51单片机和汇编语言设计一个蜂鸣器警报声的proteus仿真，要求以下功能：
1、使用汇编语言编写程序。
2、按键接P3.7，按下时开始报警，松开停止。
3、P1.0驱动无源蜂鸣器，输出高低交替的两档方波，模拟警报声。
二、资源汇总
1、仿真文件：Proteus工程，7.8和8.6两个版本都能直接打开。
2、程序文件：main.asm汇编源码，以及编译好的cx.hex。
3、修改日期小工具：购买资料后赠送，用于修改文件创建日期，下载地址在文章最后。
三、设计介绍
拿到压缩包之后先解压，没有解压软件的直接搜"压缩"，下载解压软件后先解压文件，再运行仿真和程序。
蜂鸣器接P1.0，按键接P3.7（低电平有效）。没有定时器、没有中断，程序结构就是一个大循环：按住键就在两段发声代码之间来回跑。

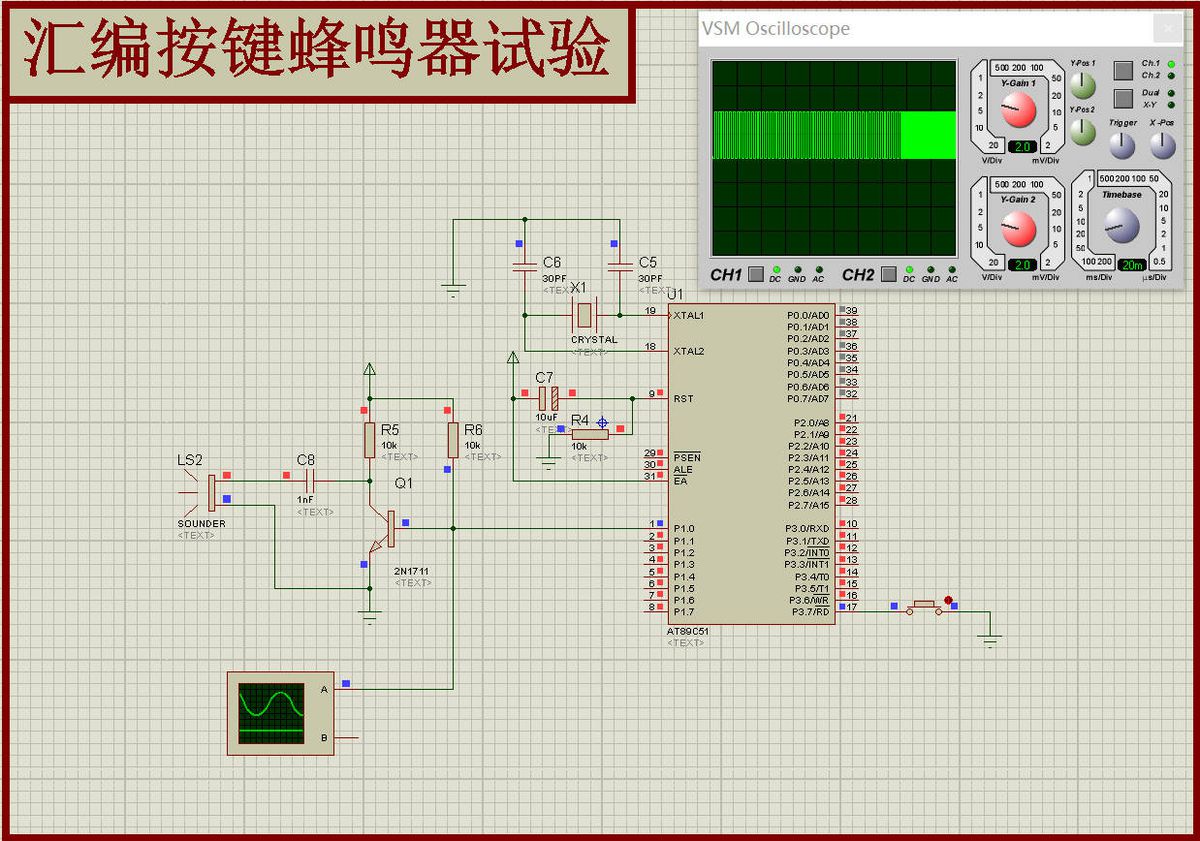

图1 Proteus仿真总览
发声的骨架只有一句：CPL P1.0 + 延时。翻转一次引脚是半个周期，两次翻转是一个完整周期，周期决定频率：
`asm
DELY500:MOV R7,#250 ;基准延时
LOOP: NOP
DJNZ R7,LOOP
RET`
NOP+DJNZ 在12MHz下大约3微秒一轮，250轮约750微秒，加上调用开销接近1毫秒——这就是"DELY500"这个名字的来历。调用一次是1毫秒，调用两次就是2毫秒，方波周期2毫秒，频率500Hz。
两段发声代码：
`asm
DV: MOV R2,#200 ;低频档
DV1: CPL P1.0
LCALL DELY500
LCALL DELY500 ;两个1ms=周期2ms=500Hz
DJNZ R2,DV1 ;200次×1ms=200ms
CPL FLAG
MOV R2,#200 ;高频档
DV2: CPL P1.0
LCALL DELY500 ;一个1ms=周期1ms=1kHz
DJNZ R2,DV2 ;200次×0.5ms=100ms
CPL FLAG
SJMP START`
| 档位 | 每半周期 | 方波周期 | 频率 | 持续时间 |
| 低频 | 2×1ms=2ms | 4ms | 约250Hz | 约200ms |
| 高频 | 1ms | 2ms | 约500Hz | 约100ms |
FLAG这个标志位控制"这一轮走一段还是两段"：JNB FLAG,NEXT 在FLAG=0时直接跳到高频段，FLAG=1时先走低频段再走高频段。所以实际听到的是"低—高—高—低—高—高"的循环，比单纯一个频率更像警报器。
想改成消防车那种"呜——呜——"的滑音，把两个档的频率差拉大（低频改成4毫秒半周期，高频改成1毫秒）；想改成"滴——滴——"两声短促提示，把R2从200改成50，持续时间缩短到四分之一。
特别注意： 蜂鸣器不响，先看按键是不是接P3.7，程序里JB P3.7,START是"高电平就继续等"，接错脚会一直等；声音是持续的"嘀"而不是交替，检查FLAG有没有在每段结束时CPL；音调明显偏高或偏低，是晶振频率和代码假设的12MHz不一致，延时循环的实际时长会跟着变；实物上声音很小，P1.0驱动能力只有几十微安，要加三极管或者用ULN2003；Proteus里必须选无源蜂鸣器（有源的只会按供电通断响，不吃方波）。
