A27基于51单片机汇编语言6位数码管频率计Proteus设计
用51单片机做一个量程0~65535Hz的频率计：T0当定时器产生1秒闸门，T1当计数器数P3.5脚上来的脉冲，闸门一关就把TH1/TL1的16位二进制数转成5位BCD码送数码管显示。这里面最值钱的是二进制转十进制那段双移位算法，比除法通用得多。资料包含Proteus仿真文件和完整汇编源码。
一、设计实现功能
本设计功能简介：使用51单片机和汇编语言设计一个6位数码管频率计的proteus仿真，要求以下功能：
1、使用汇编语言编写程序。
2、T0工作在定时方式，产生1秒的计数闸门；T1工作在计数方式，统计输入脉冲。
3、5位数码管动态显示测得的频率值，按键控制开始测量。
二、资源汇总
1、仿真文件：Proteus工程，7.8和8.6两个版本都能直接打开。
2、程序文件：main.asm汇编源码，以及编译好的cx.hex。
3、修改日期小工具：购买资料后赠送，用于修改文件创建日期，下载地址在文章最后。
三、设计介绍
拿到压缩包之后先解压，没有解压软件的直接搜"压缩"，下载解压软件后先解压文件，再运行仿真和程序。
测试信号接P3.5（T1的计数输入脚），按键接P1.7启动测量。5位数码管段码接P0，位选接P2.0~P2.4。

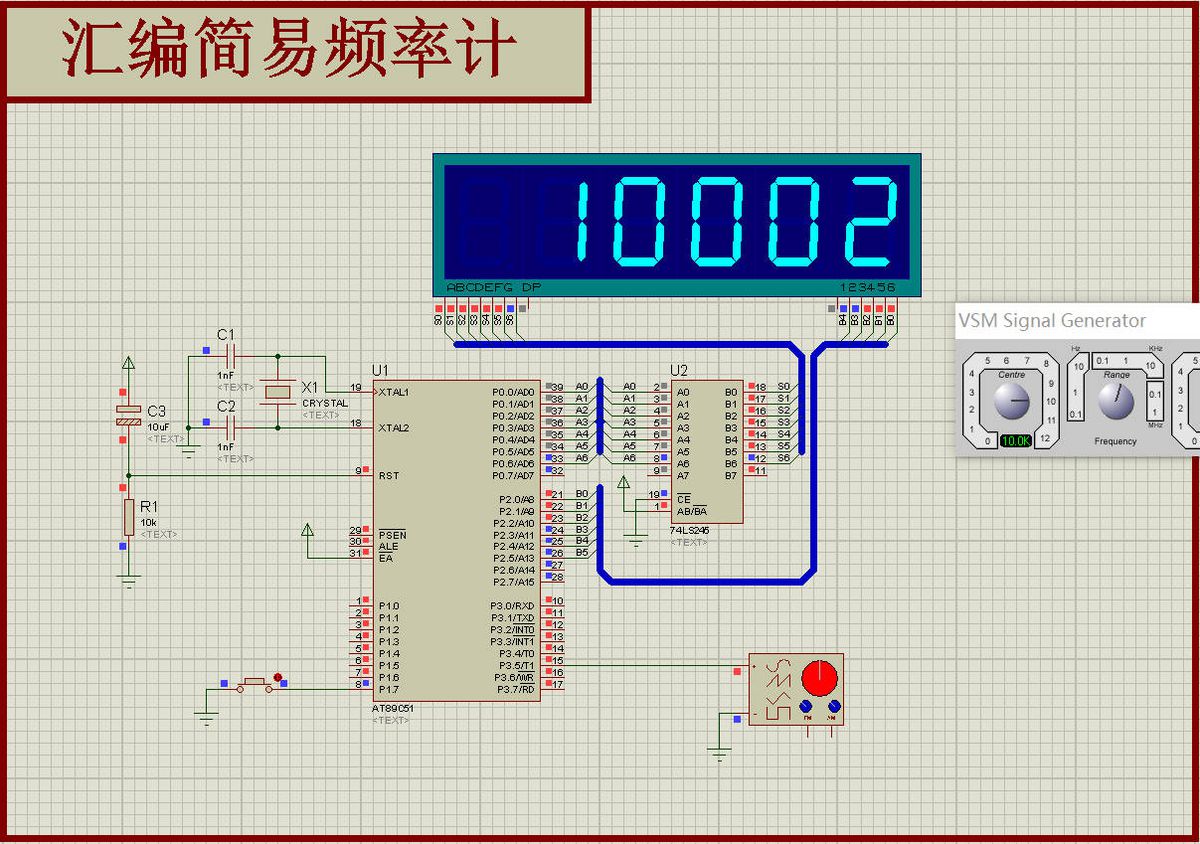

图1 Proteus仿真总览
TMOD一个字节同时配置两个定时器，这是本设计的关键：
`asm
MOV TMOD,#51H ;0101 0001B
MOV TH0,#(65536-50000)/256 ;T0定时50ms
MOV TL0,#(65536-50000)MOD 256
MOV TH1,#00H ;T1计数值清零
MOV TL1,#00H
MOV IE,#8AH ;EA=1 + ET0=1 + ET1=1（只开T0中断）`
| 位 | 值 | 含义 |
| 高4位 | 0101 | T1：GATE=0、C/T=1（计数）、方式1 |
| 低4位 | 0001 | T0：GATE=0、C/T=0（定时）、方式1 |
测量流程三步：
1、按键按下（P1.7变低），同时 SETB TR0 和 SETB TR1，闸门打开、计数器开始数。
2、T0每50毫秒中断一次，CNT累加到20就是1秒，这时 CLR TR0、CLR TR1 关闸，把TH1/TL1存起来。
3、调用HTOD把16位二进制转成BCD，再送数码管显示，按键再按一次重新开始。
`asm
INT_T0: MOV TH0,#(65536-50000)/256
MOV TL0,#(65536-50000)MOD 256
INC CNT
MOV A,CNT
CJNE A,#20,RETUNE ;20×50ms=1秒
MOV CNT,#00H
CLR TR0 ;关闸
CLR TR1
MOV VALUEL,TL1 ;锁存计数值
MOV VALUEH,TH1
LCALL HTOD
RETUNE: RETI`
1秒闸门数到的脉冲数，就是频率（Hz）。这个方法的精度取决于晶振（12MHz晶振的1秒闸门误差约±1个机器周期），误差下限是±1Hz，也叫"±1计数误差"，是所有闸门式频率计的通病。量程受16位计数器限制：最大65535，所以这叫0~65535Hz频率计；要测更高频，得先分频再乘回去。
真正需要看懂的是HTOD这段——16位二进制转5位BCD：
`asm
HTOD: MOV R2,VALUEH ;R2R3 = 16位二进制数
MOV R3,VALUEL
CLR A
MOV R4,A ;R4R5R6 = 三个字节BCD，先清零
MOV R5,A
MOV R6,A
MOV R7,#10H ;循环16次，一次处理一位
LOOP1: CLR C
MOV A,R3 ;二进制数左移一位，最高位进C
RLC A
MOV R3,A
MOV A,R2
RLC A
MOV R2,A
MOV A,R6 ;BCD部分也左移一位（×2+进位）
ADDC A,R6
DA A ;十进制调整，自动处理进位
MOV R6,A
MOV A,R5
ADDC A,R5
DA A
MOV R5,A
MOV A,R4
ADDC A,R4
DA A
MOV R4,A
DJNZ R7,LOOP1
CZ: MOV R0,#DVALUE4 ;拆成5个单独的数字
MOV A,R6
ANL A,#0FH
MOV @R0,A ;个位
...`
算法叫"移位加3"（double dabble）：把二进制数一位一位移到BCD区，每移一位BCD区整体乘以2，DA A负责在超过9时自动加6修正。16次循环结束，R4R5R6里就是压缩BCD码，再用 ANL A,#0FH 和 SWAP A 把高低半字节拆成独立的数字，存到DVALUE0~DVALUE4。
为什么不用除法？51的 DIV AB 一次只能除以一个8位立即数，要把16位数除10000、1000、100、10得连做四次，代码更长、还容易溢出。移位法只用一个16次循环就全搞定，换8位、24位、32位只是改循环次数和BCD字节数。
显示部分扫描5位：
| 位 | 位选 | 数据 |
| 万位 | P2.0低 | DVALUE0 |
| 千位 | P2.1低 | DVALUE1 |
| 百位 | P2.2低 | DVALUE2 |
| 十位 | P2.3低 | DVALUE3 |
| 个位 | P2.4低 | DVALUE4 |
特别注意： 显示一直为0，先看信号有没有接到P3.5（T1脚），接P3.4是T0的计数脚，数不到；数值只有实际的一半，说明闸门不是1秒，检查CNT是不是加到20；读数跳变±1~2属于正常的±1计数误差，不是故障；显示乱码，核对数码管共阴共阳和段码表（这份表3FH起是共阴编码）；测量高频时数值封顶65535，是16位计数器溢出了，需要外加分频器。
