A26基于51单片机汇编语言8位数码管滚动显示器Proteus设计

8位数码管做成一块滚动屏：数字"12345678"从右往左慢慢滑过屏幕，滑完一遍停一下再来。核心是一个22字节的段码表——7个空白+8个数字+7个空白，靠"组号+位号"算出表内偏移，组号每0.4秒加1，画面就动一格。资料包含Proteus仿真文件和完整汇编源码。

一、设计实现功能

本设计功能简介：使用51单片机和汇编语言设计一个8位数码管滚动显示的proteus仿真，要求以下功能：

1、使用汇编语言编写程序。

2、8位共阴数码管，段码接P0，位选接P2。

3、显示内容"12345678"，从右向左滚动，循环播放。

二、资源汇总

1、仿真文件：Proteus工程，7.8和8.6两个版本都能直接打开。

2、程序文件：main.asm汇编源码，以及编译好的cx.hex。

3、修改日期小工具：购买资料后赠送，用于修改文件创建日期，下载地址在文章最后。

三、设计介绍

拿到压缩包之后先解压，没有解压软件的直接搜"压缩"，下载解压软件后先解压文件，再运行仿真和程序。

8位数码管段码接P0（共阴，高电平点亮），位选接P2的P2.0~P2.7。位选是"一个引脚管一位"，P2的值直接就是当前要点亮第几位。

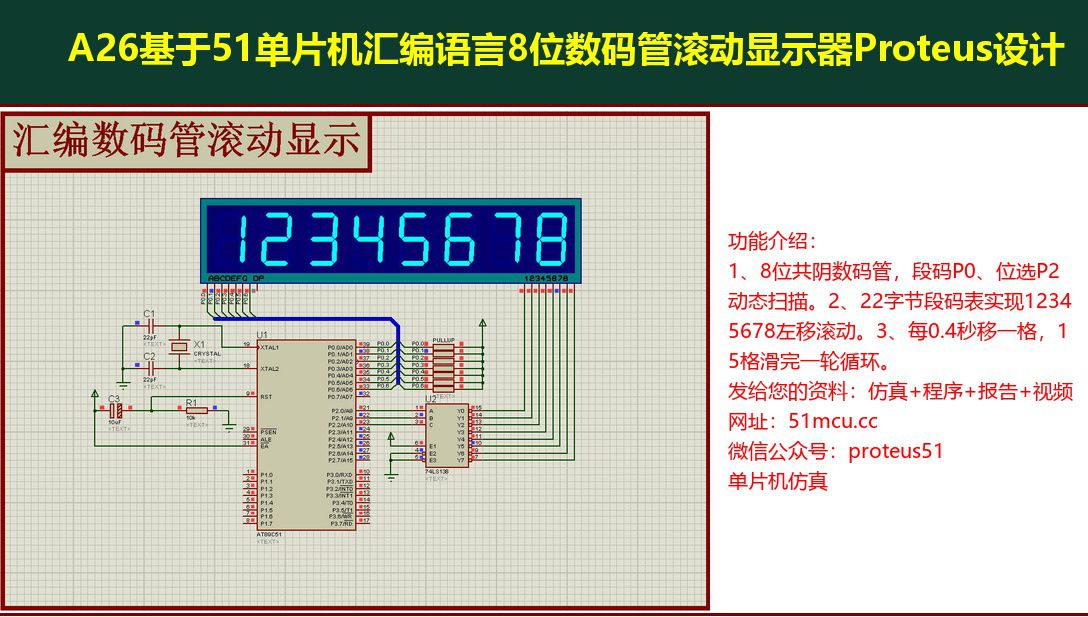

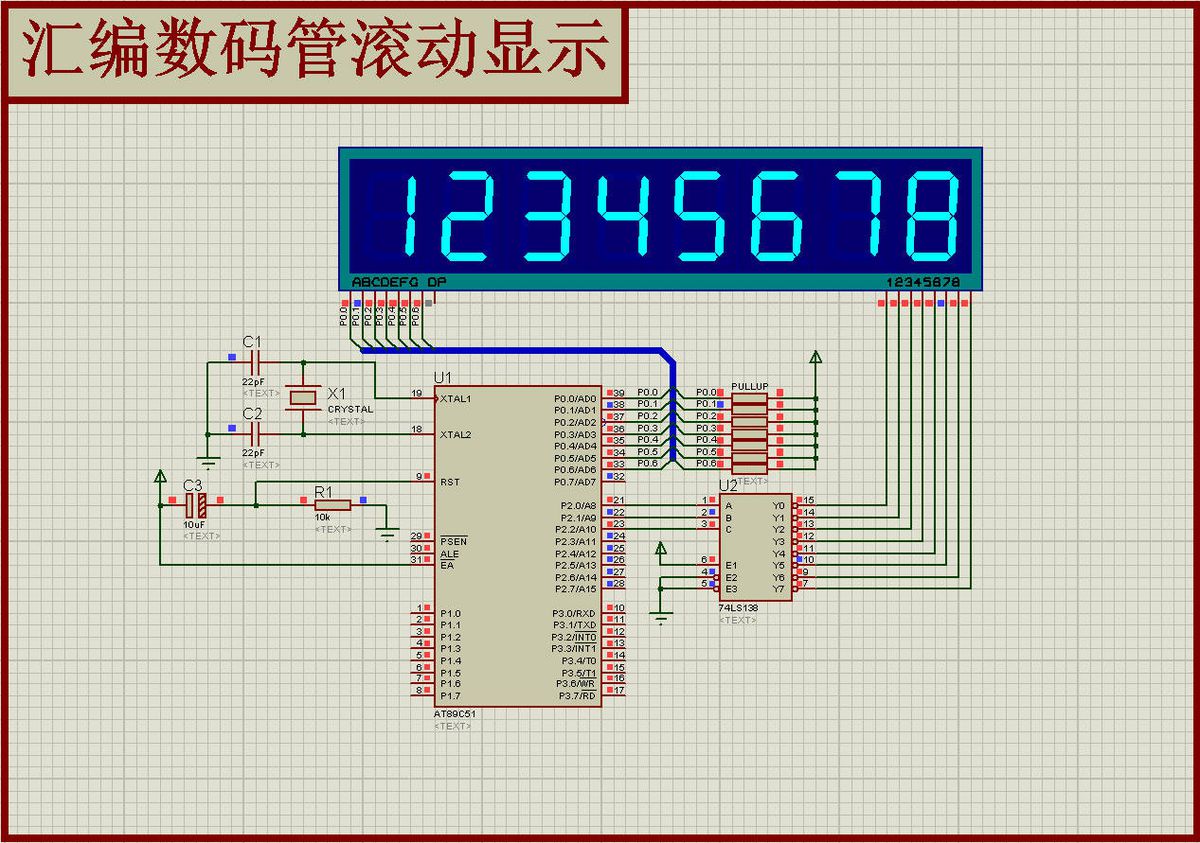

图1 Proteus仿真总览

先看段码表，它是整个滚动效果的根：

`asm
TABLE: DB 00H,00H,00H,00H,00H,00H,00H ;7个空白
DB 06H,5BH,4FH,66H,6DH,7DH,07H,7FH ;1 2 3 4 5 6 7 8
DB 00H,00H,00H,00H,00H,00H,00H ;7个空白
`

一共22个字节：前面7个空白是"数字还没进屏幕"，后面7个空白是"数字已经滑出去"，中间8个是内容。为什么两边都是7而不是8？因为屏幕一次显示8位，最右和最左都填满需要滑过整整8格，留7个空白刚好让第一个字符从最右边进来、最后一个字符从最左边出去，首尾衔接不断档。

显示部分只做一次加法：

`asm
DISP: MOV A,DISP_CNT ;组号，0~14
MOV DPTR,#TABLE
MOV R0,P2 ;位选值=当前第几位（0~7）
ADD A,R0 ;组号+位号=表内偏移
MOVC A,@A+DPTR
MOV P0,A ;取段码送P0显示
LJMP DISP
`

偏移=组号+位号，这是数码管滚动和点阵最大的不同：点阵是二维（行×列）要乘8，数码管是一维（8个位置排成一行），直接加就行。组号0时，第7位显示TABLE[7]='1'，其余6位显示空白；组号1时整串往左挪一格，'1'到第6位……组号7时'1'已经到最左，'2'在最右，屏幕正好铺满"12345678"。

时间节奏全在中断里：

`asm
INT_T0: MOV TH0,#(65536-5000)/256
MOV TL0,#(65536-5000)MOD 256
INC P2 ;换下一位
MOV A,P2
CJNE A,#08H,RETUNE
MOV P2,#00H ;8位扫完一圈
INC TCNT ;圈数+1
MOV A,TCNT
CJNE A,#10,RETUNE ;10圈=0.4秒
MOV TCNT,#00H
INC DISP_CNT ;画面左移一格
MOV A,DISP_CNT
CJNE A,#15,RETUNE ;15格滑完一轮
MOV P2,#00H
MOV DISP_CNT,#00H
MOV TCNT,#00H
RETUNE: RETI
`

想调速度只改一个数：CJNE A,#10 里的10改成20，滚动慢一倍；改成5快一倍。想换滚动内容就改中间那8个段码（共阴编码：0=3FH、1=06H、2=5BH、3=4FH、4=66H、5=6DH、6=7DH、7=07H、8=7FH、9=6FH）。想显示更长的内容，把表加长、CJNE A,#15 的15跟着改（表长-7）。

特别注意： 数字乱码或显示成奇怪符号，先确认数码管是共阴还是共阳——共阴用这套高电平点亮的段码，共阳要全部取反（06H→0F9H）；只有一位在亮或者全都不亮，位选P2接反了或者数码管是共阳位选（低电平有效）；滚动一顿一顿的不连续，把一位的5毫秒调小到2毫秒提高刷新率；滚动方向反了，把INC DISP_CNT改成DEC DISP_CNT并把初值设成14；显示内容缺字，检查段码表是不是漏了某个字节导致偏移错位。
