A25基于51单片机汇编语言独立按键8X8点阵显示字符Proteus设计

A24是点阵自动轮播数字，A25换成手动：独立按键按一次换一幅图，三幅自定义字符循环切换。扫描部分和A24同源（定时器4毫秒中断、列码+字模二维查表），区别在于显示内容由按键次数决定，按键处理里加了消抖和等抬起。资料包含Proteus仿真文件和完整汇编源码。

一、设计实现功能

本设计功能简介：使用51单片机和汇编语言设计一个独立按键控制8X8点阵显示字符的proteus仿真，要求以下功能：

1、使用汇编语言编写程序。

2、8×8 LED点阵行线接P0、列线接P3，动态扫描显示。

3、独立按键接P1.7，每按一次切换一幅字符图形，按三次回到第一幅。

二、资源汇总

1、仿真文件：Proteus工程，7.8和8.6两个版本都能直接打开。

2、程序文件：main.asm汇编源码，以及编译好的cx.hex。

3、修改日期小工具：购买资料后赠送，用于修改文件创建日期，下载地址在文章最后。

三、设计介绍

拿到压缩包之后先解压，没有解压软件的直接搜"压缩"，下载解压软件后先解压文件，再运行仿真和程序。

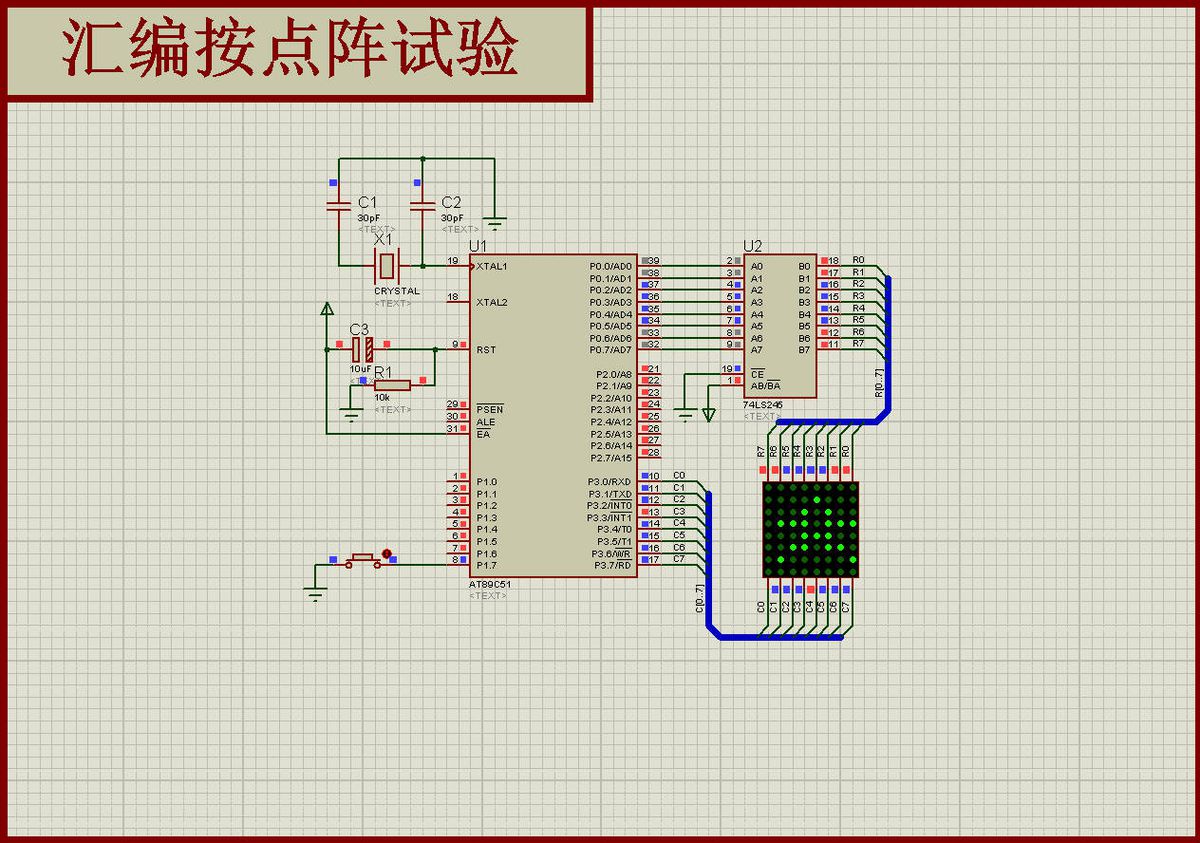

硬件和A24一样：点阵行线P0、列线P3，多了个按键接P1.7（低电平有效）。字模表GRAPH里放了三组数据，每组8个字节，一组就是一幅图。

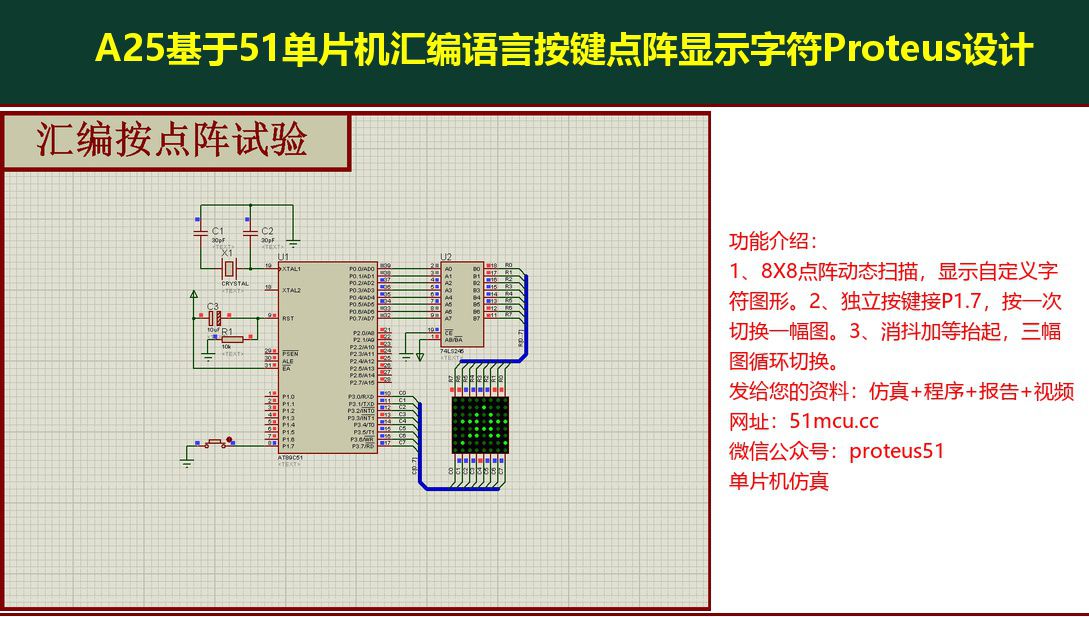

图1 Proteus仿真总览

扫描中断和A24是同一套骨架，只是字模表换成GRAPH，偏移量用按键次数NUMB：

`asm
INT_T0: MOV TH0,#(65536-4000)/256
MOV TL0,#(65536-4000) MOD 256
MOV DPTR,#TABLE ;列码表
MOV A,R_CNT
MOVC A,@A+DPTR
MOV P3,A
MOV DPTR,#GRAPH ;字符字模表
MOV A,NUMB ;NUMB=第几次按键
MOV B,#8
MUL AB ;按键次数×8
ADD A,R_CNT ;+当前列号
MOVC A,@A+DPTR
CPL A ;行码取反
MOV P0,A
INC R_CNT
MOV A,R_CNT
CJNE A,#8,RETUNE
MOV R_CNT,#00H
RETUNE: RETI
`

按键处理这一段值得逐行看，它把"消抖—启动—等抬起—计数"四步写全了：

`asm
WAIT: JB KEY,$ ;1. 等按键按下
CALL DELAY ;2. 延时消抖（20×250次空循环）
JB KEY,$ ;3. 再确认一次，还是低才算真按下
SETB TR0 ;4. 启动扫描
MOV IE,#82H
JNB KEY,$ ;5. 等按键抬起，防止一次按压换好几幅
MOV R_CNT,#00H ;6. 复位列号，新图从第0列开始扫
CLR TR0 ;7. 停扫描
INC NUMB ;8. 按键次数+1
MOV A,NUMB
CJNE A,#3,WAIT ;9. 不到3次继续等
LJMP START ;10. 满3次回到第一幅
`

关于第7步的CLR TR0：这是源码的原始写法，扫描只在按键按下期间进行，松手后画面停在最后一次刷新的那一列。想改成松手后保持整幅显示，把这行CLR TR0删掉（或改成注释），定时器会一直扫描，显示就不会停——这是改动成本最低、效果最明显的一处优化，建议你先按原版跑通，再动手改成常显示。

字模换算方法和A24完全一致，想换图只需要替换GRAPH里的数据：每幅图8个字节，每个字节的8个bit对应8列，1表示点亮（代码里CPL A后变低电平）。用取模软件生成时选"阴码、逐列式、逆向"，和这份表就对得上。

特别注意： 按一次换好几幅，是消抖延时太短，把DELAY里R6的值从20加大到40；按键完全没反应，先确认接的是P1.7而不是P1.0~P1.6（代码里KEY定义成P1.7）；画面只亮一列或者松手就黑，就是上面说的TR0被关掉，删掉CLR TR0即可；图形上下颠倒或左右镜像，把字模的取模方向换一下重新生成；按到第三次以后画面错乱，检查CJNE A,#3,WAIT这句，NUMB满3必须跳回START清零。
