A22基于51单片机汇编语言独立按键LED台灯Proteus设计
用51单片机外部中断0做一盏按键台灯：按下按键灯亮，再按一次灯灭，一直按一直切换。和A07的查询法不同，这版主程序只写了一条LJMP $原地等，按键完全交给INT0中断处理，CPU不用反复扫描引脚，按下瞬间就响应。资料包含Proteus仿真文件和完整汇编源码，适合第一次接触51中断系统的同学。
一、设计实现功能
本设计功能简介：使用51单片机和汇编语言设计一个独立按键控制LED台灯的proteus仿真，要求以下功能：
1、使用汇编语言编写程序。
2、独立按键接外部中断0（P3.2），下降沿触发。
3、每按一次按键，P1.0上的LED状态翻转一次，实现开灯/关灯。
二、资源汇总
1、仿真文件：Proteus工程，7.8和8.6两个版本都能直接打开。
2、程序文件：main.asm汇编源码，以及编译好的cx.hex。
3、修改日期小工具：购买资料后赠送，用于修改文件创建日期，下载地址在文章最后。
三、设计介绍
拿到压缩包之后先解压，没有解压软件的直接搜"压缩"，下载解压软件后先解压文件，再运行仿真和程序。
电路很简单：LED串一个限流电阻接P1.0（低电平点亮），独立按键一端接P3.2、一端接地。P3.2就是外部中断0的输入脚INT0，这是硬件定死的，不能随便换口。

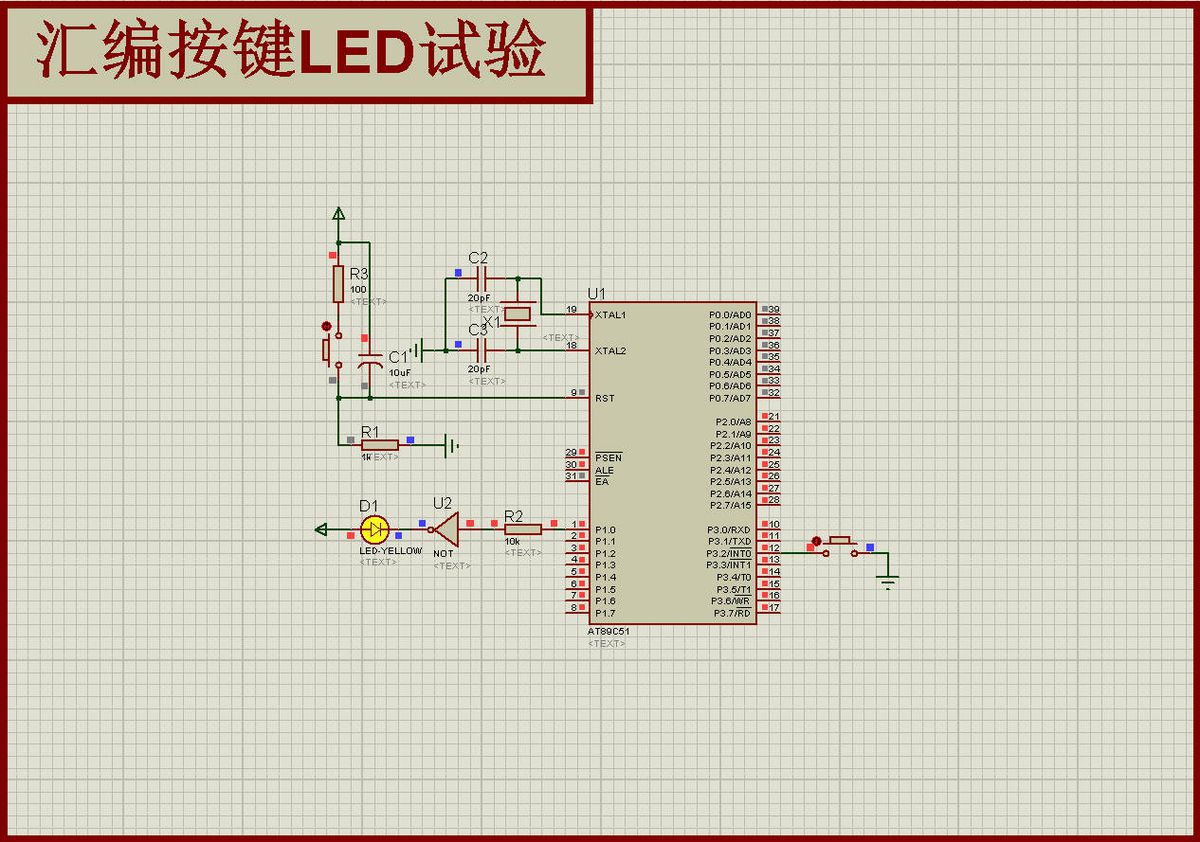

图1 Proteus仿真总览
初始化只做三件事，然后主程序就没事干了：
`asm
START: CLR LEDBUF ;清状态缓存
CLR LED ;上电默认灭
MOV TCON,#01H ;IT0=1，外部中断0下降沿触发
MOV IE,#81H ;EA=1，EX0=1
LJMP $ ;原地等待中断`
| 寄存器 | 值 | 含义 |
| TCON | 01H | IT0=1，INT0下降沿触发（写0则是低电平触发） |
| IE | 81H | 1000 0001B：EA=1、EX0=1 |
| 中断向量 | 03H | 外部中断0固定入口 |
| 触发脚 | P3.2 | INT0，按键按下产生下降沿 |
中断服务程序只有五行，但每行都有讲究：
`asm
INTERRUPT:
PUSH PSW ;保护现场
CPL LEDBUF ;状态字节取反
MOV C,LEDBUF ;最低位送进位位
MOV LED,C ;写回P1.0
POP PSW ;恢复现场
RETI`
为什么不直接写CPL P1.0？因为CPL LEDBUF操作的是30H这个字节，取反后最低位代表灯的亮灭，再通过进位位写到引脚。这样做的好处是状态存在RAM里，以后要扩展到8个灯，把LED换成P1、CPL LEDBUF直接作用在端口缓存上就行，逻辑不用重写。PUSH PSW / POP PSW 是中断里改寄存器时的标准动作——本程序只动了A和C，严格说PSW里的C位也在PSW中，所以保护PSW是必要的。
按键接INT0还有两个硬件细节：
| 细节 | 说明 |
| 上拉电阻 | P3口内部有弱上拉，仿真里可以直接接按键到地；实物建议外加10k上拉 |
| 消抖 | 下降沿触发只认一次跳变，机械抖动产生的多个下降沿会连续触发，实物要加104电容或软件消抖 |
| 触发方式 | 选下降沿（IT0=1），按住不放只触发一次；选低电平（IT0=0）会反复进中断 |
特别注意： 按键没反应，先确认按键是不是接在P3.2而不是P3.3（P3.3是INT1，向量在13H）；灯亮灭乱跳，多半是机械抖动被当成多次下降沿，实物加电容或在中断里加延时确认；仿真里按住按键不放灯只翻转一次是正常现象（下降沿触发）；如果改成低电平触发，按住不放灯会疯狂闪烁，这就是两种触发方式的区别。
