A21基于51单片机汇编语言蜂鸣器嘟嘟嘟Proteus设计
用51单片机汇编语言做一个蜂鸣器"嘟嘟嘟"报警声：定时器0每1毫秒中断一次，累计250次得到0.25秒，靠一个标志位在"响"和"停"之间切换，响的时候P1.0输出500Hz方波，停的时候拉低静音，于是形成0.25秒响、0.25秒停的间歇报警。资料包含Proteus仿真文件和完整汇编源码，适合练定时器中断和方波发声。
一、设计实现功能
本设计功能简介：使用51单片机和汇编语言设计一个蜂鸣器嘟嘟报警的proteus仿真，要求以下功能：
1、使用汇编语言编写程序。
2、定时器0工作在方式1，产生1毫秒的定时中断。
3、P1.0驱动蜂鸣器，输出约500Hz方波，响0.25秒、停0.25秒循环。
二、资源汇总
1、仿真文件：Proteus工程，7.8和8.6两个版本都能直接打开。
2、程序文件：main.asm汇编源码，以及编译好的cx.hex。
3、修改日期小工具：购买资料后赠送，用于修改文件创建日期，下载地址在文章最后。
三、设计介绍
拿到压缩包之后先解压，没有解压软件的直接搜"压缩"，下载解压软件后先解压文件，再运行仿真和程序。
蜂鸣器接在P1.0，另一端接地（仿真里用SOUNDER或BUZZER都行）。程序只用了一个定时器，没有用任何延时子程序，节奏完全由中断决定，这是它和A28警报声最大的区别：A28靠循环延时凑音调，A21靠定时中断凑节奏，主程序是一条SJMP $原地等。

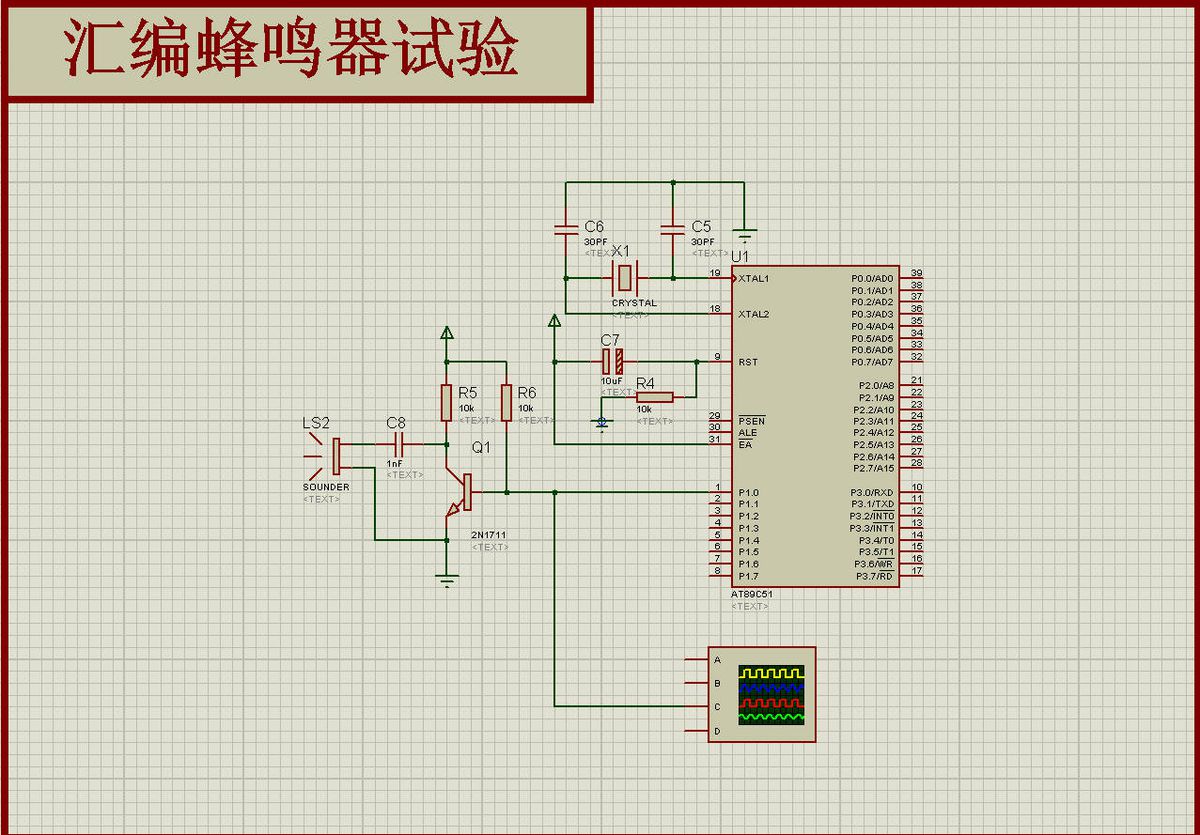

图1 Proteus仿真总览
定时器0的初值按1毫秒算（12MHz晶振，机器周期1微秒）：
| 参数 | 值 | 说明 |
| 工作方式 | TMOD=01H | 方式1，16位定时器 |
| 计数次数 | 1000 | 1毫秒 ÷ 1微秒 |
| 计数初值 | 65536-1000=64536 | 即 0FC18H |
| 初值拆分 | TH0=0FCH，TL0=18H | 64536=0xFC18 |
| 中断入口 | 0BH | LJMP INT_T0 |
| 中断允许 | IE=82H | EA=1、ET0=1 |
中断服务程序干两件事：重装初值，然后把TCOUNT加到250判断一次：
`asm
INT_T0: MOV TH0,#(65536-1000)/256
MOV TL0,#(65536-1000)MOD 256
INC TCOUNT
MOV A,TCOUNT
CJNE A,#250,I1 ;250×1ms=0.25秒
CPL FLAG ;0.25秒到，响/停状态翻转
MOV TCOUNT,#00H
I1: JB FLAG,I2 ;FLAG=1跳到静音分支
CPL P1.0 ;FLAG=0：每1ms翻转一次=500Hz方波
SJMP RETUNE
I2: CLR P1.0 ;FLAG=1：一直拉低，不响
RETUNE: RETI`
发声原理就一句话：周期1毫秒的方波=频率500Hz。中断每进一次翻转一次引脚，引脚上就是一个高低各1毫秒的方波，蜂鸣器听到的是500Hz的单音。0.25秒后FLAG翻转，进入静音分支把引脚钉在低电平，再等0.25秒又翻回来，于是"嘟——嘟——嘟"。
| 时间片 | FLAG | P1.0 动作 | 效果 |
| 0~0.25秒 | 0 | 每1ms翻转 | 500Hz 响 |
| 0.25~0.5秒 | 1 | 恒为低 | 静音 |
| 0.5~0.75秒 | 0 | 每1ms翻转 | 500Hz 响 |
| 0.75~1秒 | 1 | 恒为低 | 静音 |
想改节奏只动一个数：CJNE A,#250 里的250改成500就是0.5秒响、0.5秒停；改成125就是一秒四响的急促报警。想改音调就改定时初值，1000改成500（0.5毫秒）频率变1kHz，改成2000（2毫秒）频率变250Hz。
特别注意： 蜂鸣器不响先看是不是接了上拉或者驱动三极管（P1.0直接驱动无源蜂鸣器电流不够）；声音是"滴"一声长音不停，说明FLAG没有翻转，检查CJNE A,#250这句是不是被改成别的值；频率明显偏低，核对晶振是不是12MHz，11.0592MHz下1毫秒初值不一样；Proteus里蜂鸣器分有源和无源，本设计要选无源（需要方波驱动），有源的给方波只会一直响。
