A23基于51单片机汇编语言独立按键LED累加器Proteus设计
用51单片机的计数器方式做按键累加：T0不接内部时钟，而是数P3.4脚上的按键脉冲，每按一次TL0加1，主程序把TL0原样送到P1口，8个LED用二进制显示当前次数，0数到255再回卷。整段程序只有7行，但是把"定时器当计数器用"这件事讲透了。资料包含Proteus仿真文件和完整汇编源码。
一、设计实现功能
本设计功能简介：使用51单片机和汇编语言设计一个独立按键LED累加器的proteus仿真，要求以下功能：
1、使用汇编语言编写程序。
2、T0工作在计数器方式1，统计T0引脚（P3.4）上的按键脉冲个数。
3、P1口接8个LED，二进制显示累加值，溢出后自动回卷。
二、资源汇总
1、仿真文件：Proteus工程，7.8和8.6两个版本都能直接打开。
2、程序文件：main.asm汇编源码，以及编译好的cx.hex。
3、修改日期小工具：购买资料后赠送，用于修改文件创建日期，下载地址在文章最后。
三、设计介绍
拿到压缩包之后先解压，没有解压软件的直接搜"压缩"，下载解压软件后先解压文件，再运行仿真和程序。

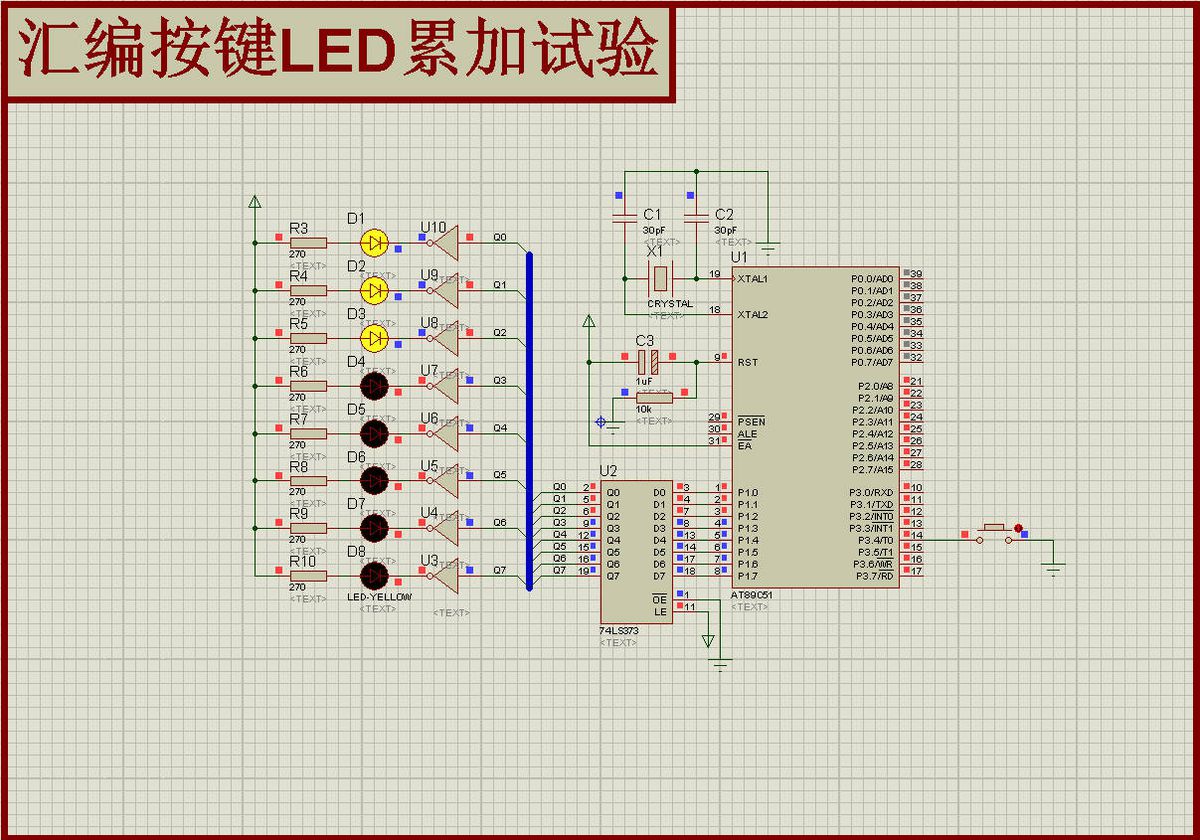

电路两部分：按键接P3.4（T0计数输入脚），8个LED接P1.0~P1.7，低电平点亮。注意T0的计数输入是P3.4，这是硬件固定引脚，按键必须接这里，接别的口数不到。

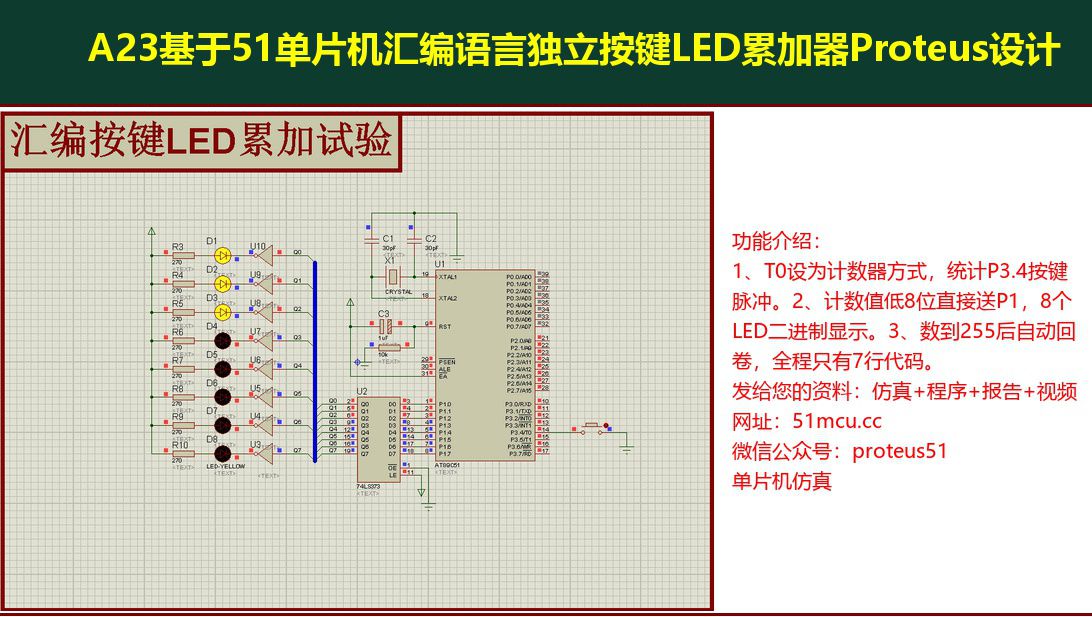

图1 Proteus仿真总览
全部程序就这7行：
`asm
ORG 0
MOV TMOD,#00000101B ;T0方式1，C/T=1 计数方式
MOV TH0,#0 ;初值清零
MOV TL0,#0
SETB TR0 ;启动T0开始数脉冲
LOOP: MOV P1,TL0 ;低8位计数直接送P1显示
LJMP LOOP ;循环刷新
END`
关键在TMOD这个字节：
| 位 | 值 | 含义 |
| GATE | 0 | 不门控，TR0=1就启动 |
| C/T | 1 | 计数方式，数T0引脚脉冲（0=定时，数内部机器周期） |
| M1 M0 | 01 | 方式1，16位计数器 |
· 定时方式数的是"时间"：每个机器周期加1，12MHz下1微秒加1。
· 计数方式数的是"事件"：T0引脚（P3.4）每来一个下降沿加1，跟时间无关。
所以同一段代码，TMOD写01H是定时器（A21、A24都用这个），写05H就变成计数器，这是51定时器最容易被忽略的一个开关。
显示部分是MOV P1,TL0，TL0是计数值的低8位，直接送到端口，8个LED就是8位二进制：
| 按键次数 | TL0 | P1输出 | LED显示（低电平亮） |
| 0 | 00H | 0000 0000 | 全灭 |
| 1 | 01H | 0000 0001 | 最右1个亮 |
| 2 | 02H | 0000 0010 | 右数第2个亮 |
| 3 | 03H | 0000 0011 | 右数2个亮 |
| 5 | 05H | 0000 0101 | 1、3位亮 |
| 255 | FFH | 1111 1111 | 全亮 |
| 256 | 00H | 0000 0000 | 溢出回零，全灭 |
计数方式有个硬件限制必须知道：外部脉冲的高电平和低电平各至少要维持一个机器周期，也就是说T0能数的最高频率是晶振频率的1/24，12MHz下约500kHz。按键脉冲远低于这个值，完全没问题；但如果拿它测高频信号就不够了（A27频率计用的是T1计数，同理）。
特别注意： 按键按了数字不动，99%是按键没接P3.4，接到P3.2/P3.3去了；数字一次跳好几个，是按键机械抖动产生了多个脉冲，实物要并104电容或者用施密特整形；数到255后突然全灭不是坏了，是8位溢出回卷，这是设计如此；想看0~99的十进制显示，得把TL0做除法分离十位个位再查段码，那就变成A19那种做法了。
