什么是单片机最小系统？说白了就是单片机能正常工作的最简单的电路。当然有些芯片自己上电就能工作，这里我们介绍的是51单片机的最小系统电路。

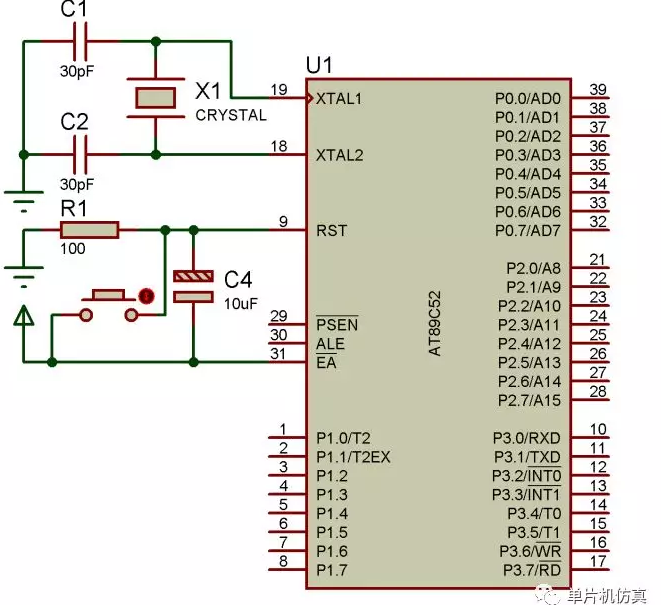

通常51单片机的最小电路包括：单片机、晶振、复位电路。下面我们逐一介绍。

一、单片机

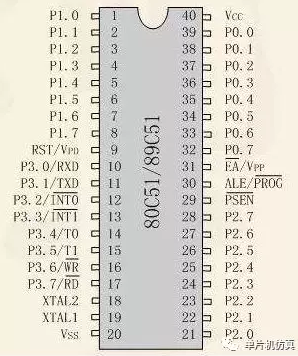

如上图所示，其各个引脚功能如下：

1~8：P1对应的IO口（可编程输入输出口）。

9：RST复位引脚，引脚上出现2个机器周期的高电平将使单片机复位。

10~17:P3对应的IO口。

18：XTAL2晶振输出端。

19：XTAL1晶振输入端。

20：GND电源地。

21~28：P2对应的IO口。

29：PSEN外部存储器读选通信号引脚。

30：ALE/PROG地址锁存允许信号引脚。

31：EA/VPP程序存储器的内外部选通，接低电平从外部程序存储器读指令，如果接高电平则从内部程序存储器读指令。

32~39:P0对应的IO口。

40：VCC电源。

通过引脚的功能说明，比较容易理解引脚的作用了。

二、晶振

晶振分有源晶振和无源晶振，而单片机通常使用的是石英晶振，为无源晶振。所谓的有源无源其实可以简单理解为需不需要供电。

51单片机的晶振通常有12M和11.0592M。

为什么是12M呢？是因为51单片机是12分频的，意思就是说要把输入晶振的频率除以12。这样12/12=1M可以得到相对精确的us延时。

为什么是11.0592呢？前面51单片机的串口通讯介绍过，这是为了得到相对精确的波特率。

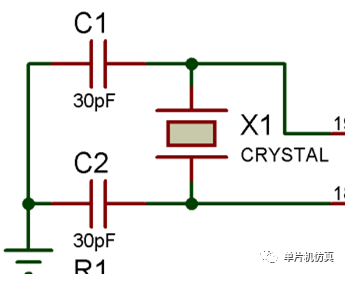

晶振旁边有两个电容，这两个是滤波电容，15~30pf不等，这些都是经验值，比其他值好。其实电路就是这样，好多电容电阻的阻值都是实际应用中得出来的经验值。

三、复位电路

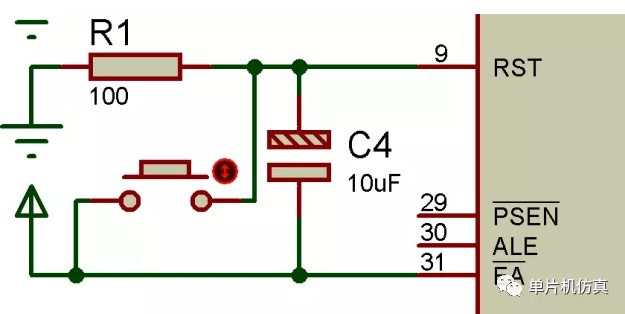

如上图所示，所谓的复位电路，顾名思义就是让单片机复位的电路。当单片机受干扰跑飞的时候，可以通过复位电路让单片机复位。当RST引脚有2us以上的高电平的时候单片机即可复位。复位原理其实就是通过图中的有极性电容的充放电时间实现的。

另外，单片机最小系统也有下载电路，下载电路本质就是串口的通讯，直接连接单片机的Tx和Rx使用STC-ISP软件进行下载。
