A01基于8086单片机汇编语言交通灯Proteus设计，asm
用8086汇编语言做一个东西、南北双向的交通灯仿真：绿灯5秒，闪烁6次，黄灯3秒，循环往复。资料包含Proteus仿真文件和完整汇编源码，适合学汇编语言和接口实验的同学参考。
一、设计实现功能
本设计功能简介：使用8086芯片和汇编语言设计一个交通灯的proteus仿真，要求以下功能：
1、使用汇编语言编写程序。
2、东西方向5s绿灯，然后绿灯闪烁6次，接着进行3秒黄灯。
3、黄灯过后切换到南北显示绿灯，重复上述过程。
二、资源汇总
1、仿真文件：Proteus工程，7.8和8.6两个版本都能直接打开。
2、程序文件：main.asm汇编源码，以及编译好的cx.hex、cx.exe。
3、修改日期小工具：购买资料后赠送，用于修改文件创建日期，下载地址在文章最后。
三、设计介绍
拿到压缩包之后先解压，没有解压软件的直接搜"压缩"，下载解压软件后先解压文件，再运行仿真和程序。

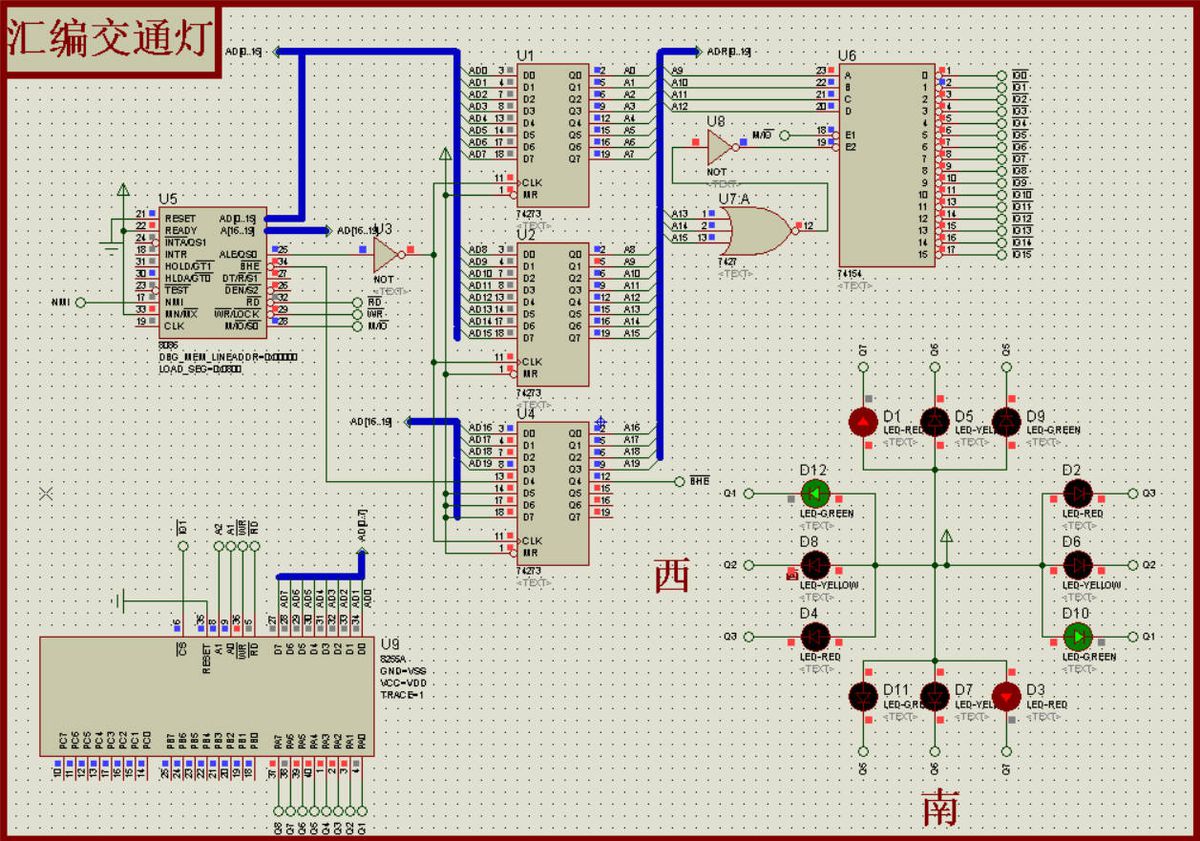

硬件链路很典型：8086输出的数据经两片74273锁存，送到两片74154译码，驱动东西、南北共12个LED。程序先往0206H端口写80H完成初始化，之后所有灯光状态都通过0200H端口送出，一个字节就是一组灯的状态。

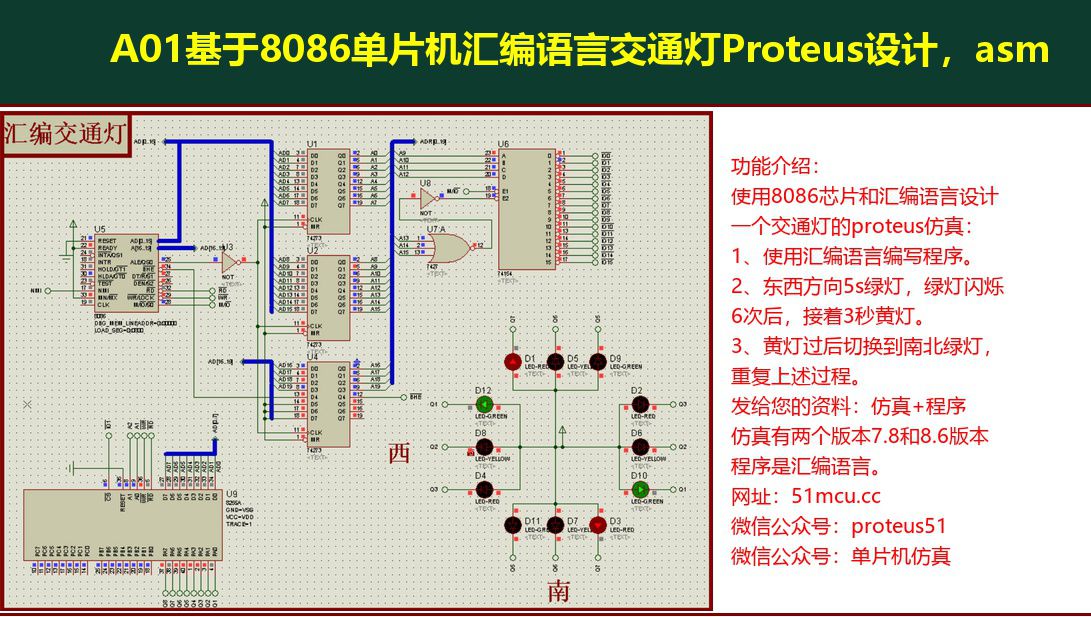

图1 Proteus仿真总览
0200H端口输出的段码和每个阶段的对应关系如下：
| 阶段 | 东西方向 | 南北方向 | 时长 | 0200H输出 |
| 1 | 绿灯 | 红灯 | 5s | 0BEH |
| 2 | 绿灯闪6次 | 红灯 | 6×0.5s | 0BFH与0BEH交替 |
| 3 | 黄灯 | 红灯 | 3s | 0BDH |
| 4 | 红灯 | 绿灯 | 5s | 0EBH |
| 5 | 红灯 | 绿灯闪6次 | 6×0.5s | 0FBH与0EBH交替 |
| 6 | 红灯 | 黄灯 | 3s | 0DBH |
六个阶段走完跳回阶段1，循环往复，这就是交通灯的全部控制逻辑。

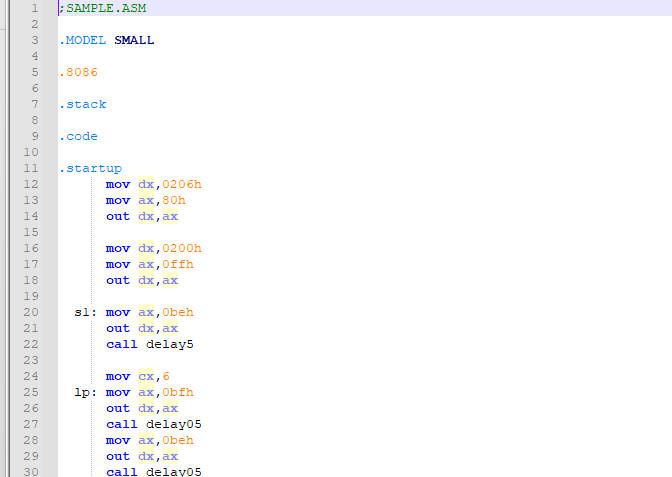

图2 汇编程序源码
延时用双层循环实现，公式：T ≈ BX × CX × 17 ÷ 主频。三个延时子程序共用一个内层圈数CX=5882，只改外层BX：
| 子程序 | BX | 循环圈数 | 时长（5MHz） |
| delay5 | 250 | 250×5882 | 约5s |
| delay3 | 150 | 150×5882 | 约3s |
| delay05 | 25 | 25×5882 | 约0.5s |
5882的来历：8086的LOOP指令跳转时占17个时钟周期，5882×17约10万个周期，按5MHz主频正好约20ms，是延时粗调的最小单位。换成别的主频，延时时间等比例变化，改BX即可。
特别注意： 仿真跑起来灯不亮，先检查压缩包是否解压完整；Proteus用7.8或8.6版本；改了汇编源码要重新编译生成hex再跑仿真。
