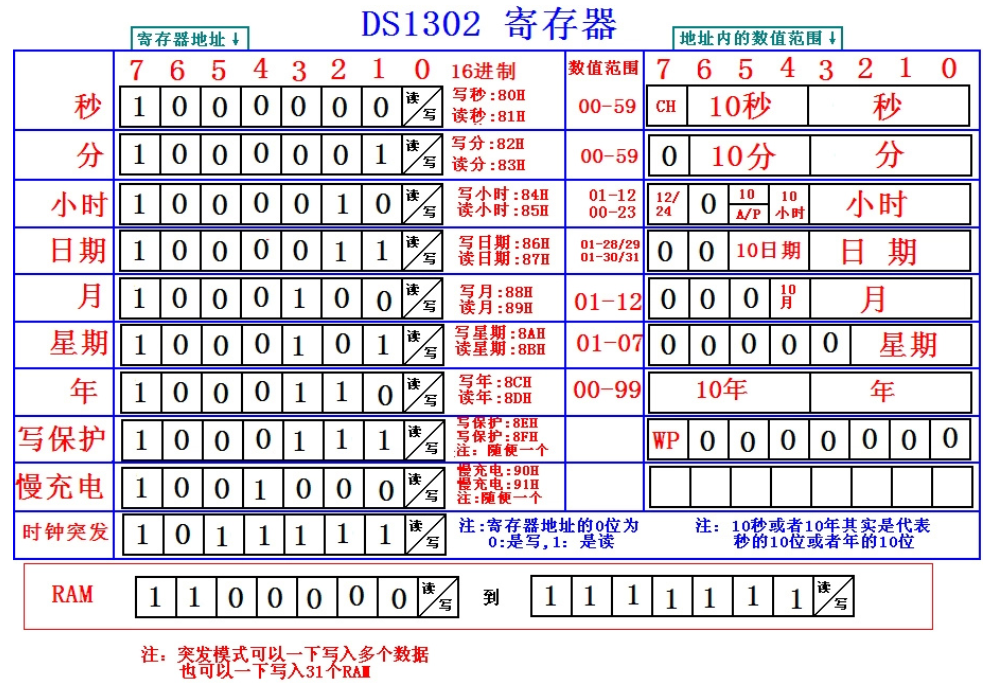

DS1302时钟芯片寄存器

收藏本文

作者：单片机仿真类别：随笔日期：2021-12-29 11:50:22 阅读：359 次消耗积分：0 分

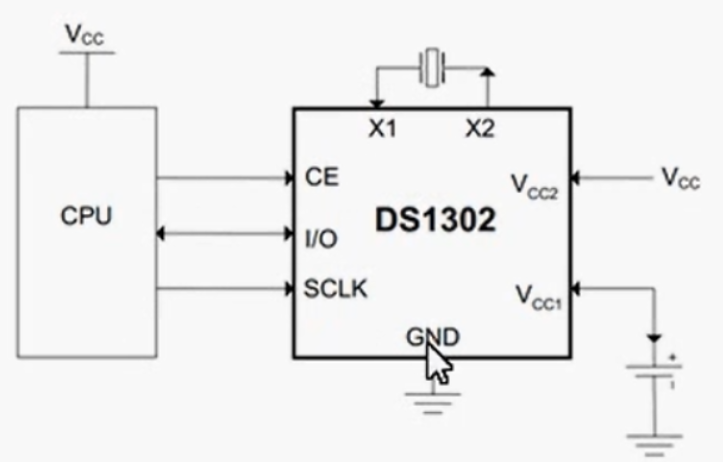

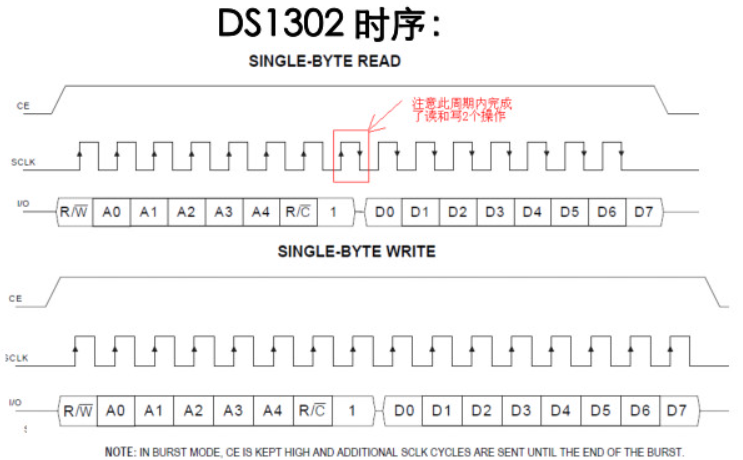

我们有时候使用DSD1302获取时钟的时候难免会控制时间和日期，但是找起来比较麻烦，本文就做一个笔记共后面参考。时序就是IIC的操作时序，我们只需要单片机引脚模拟读写就可以了。接线图如图

这里注意如果I/O没有加上拉电阻在读的时候最后多加一个IO脉冲信号，先低再高就可以了。
